آموزش نصب سنسور Thru-Hull گارمین زیر بدنه قایق
سنسورهای Thru-hull گارمین یکی از دقیقترین انواع سنسورهای ماهییاب هستند که برای نصب در زیر بدنه قایق طراحی شدهاند. در این روش، سنسور از داخل بدنه عبور کرده و در تماس مستقیم با آب قرار میگیرد، به همین دلیل کیفیت سیگنال و دقت تصویر بسیار بالا خواهد بود.اگرچه نصب آن پرهزینه و دائمی است،اما عملکرد بینظیر آن در سرعتهای بالا و عدم ایجاد مزاحمت در جریان آب، آن را به انتخابی حرفهای تبدیل کرده است.در این آموزش، بهصورت کامل و مرحلهبهمرحله نکات مهم نصب سنسور ماهی یاب Thru-hull گارمین را بررسی میکنیم.

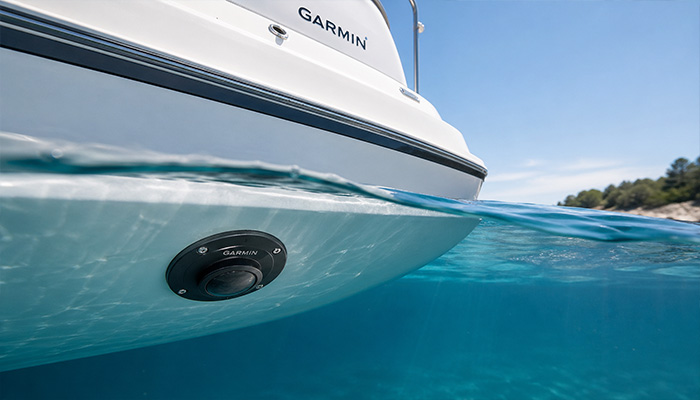

سنسور ماهی یاب Thru-hull چیست؟
سنسور های نوع thru-hull بیرون و از پایین بدنه ی قایق نصب می شوند.با هر نوع موتوری، ازجمله موتورهای خارجی،داخلی و موتورهای داخلی/خارجی(مختلط)کار می کند.این چشمی را می توان در هردو قایق قدرتی و بادبانی با هر جنس بدنه استفاده کرد.نصب این نوع سنسور نسبت به سایر مدلهای ترنسدیوسر گارمین، پیچیدهتر است، به این دلیل که نیاز به حفر سوراخ در بدنه قایق دارد،بنابراین باید با دقت بالا و رعایت اصول انجام شود.
محدودیتهای مهم در انتخاب سنسور Thru-Hull
قبل از نصب این ترنسدیوسر،باید به جنس بدنه و نوع سنسور توجه کنید:
- سنسور پلاستیکی برای بدنه چوبی مناسب نیست.(چوب با جذب آب متورم میشود و به سنسور آسیب میزند)
- سنسور برنزی برای بدنههای فلزی مناسب نیست.(آب شور باعث خوردگی و آسیب به بدنه میشود)

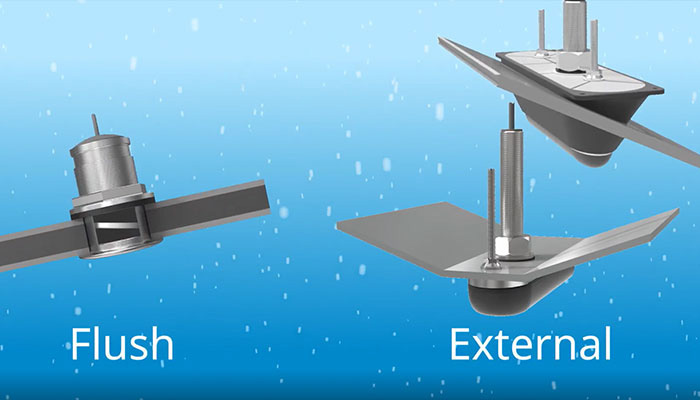

انواع سنسور ماهی یاب Thru-hull
سنسور های Thru-hull در دو نوع اصلی ارائه میشوند:
1. نوع Flush (همسطح): در این مدل،سطح سنسور با بدنه قایق کاملاً همسطح است و مقاومت در برابر آب بسیار کم است.
این نوع سنسور دارای زوایای مختلف است،این زاویهها کمک میکنند تا پرتو سونار بهصورت عمودی به کف آب ارسال شود. این زاویه ها عبارتند از:
- 0 درجه
- 12 درجه
- 20 درجه
2. نوع External (بیرونزده): در این مدل،سنسور کمی از بدنه بیرون میزند،برای قایقهایی با زاویه بیشتر از 5 درجه استفاده میشود،در این حالت معمولاً نیاز به بلوک تراز (Fairing Block) وجود دارد.
بلوک تراز (Fairing Block) چیست و چه کاربردی دارد؟ بلوک تراز قطعهای است که زاویه سنسور را اصلاح میکند و باعث میشود پرتو سونار عمودی ارسال شود.
تأثیر جریان آب روی عملکرد سنسور Thru-Hull
در قایقهای بزرگ (بیش از 10 متر)،یک لایه جریان آب در امتداد بدنه ایجاد میشود که به آن Boundary Layer گفته میشود.اگر سنسور داخل این لایه نصب شود، ممکن است:
تصویر بهصورت برفکی نمایش داده شود و خطوط عمودی در تصویر دیده شود، بنابراین باید سنسور را خارج از این لایه نصب کنید.

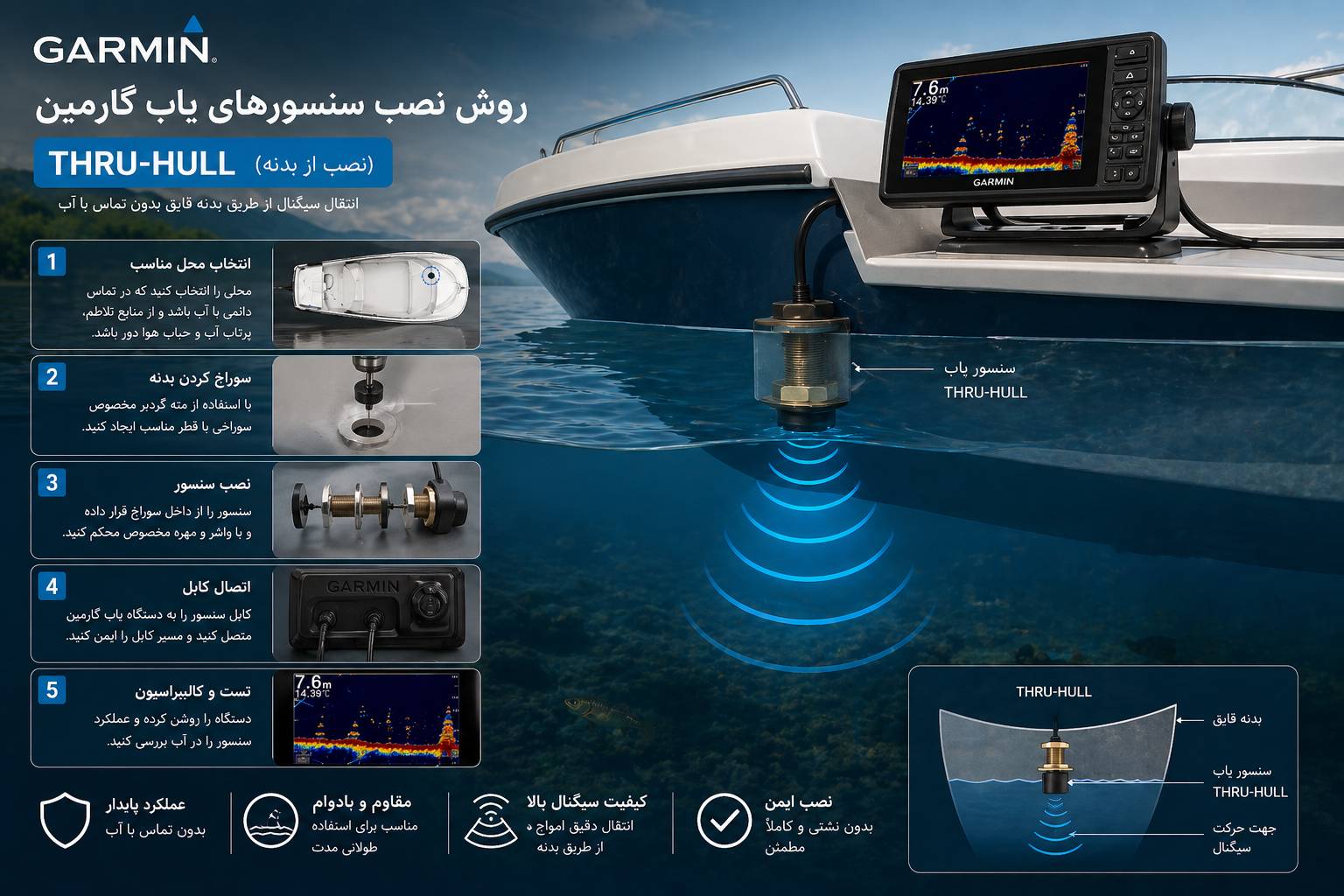

انتخاب محل مناسب نصب سنسور Thru-Hull
انتخاب محل نصب یکی از مهمترین مراحل است.
شرایط محل مناسب نصب سنسور Thru-Hull گارمین به این صورت می باشد:
- بعد از خط مرکزی قایق باشد و همیشه در تماس با آب قرار داشته باشد.
- پرتو سنسور با محور پروانه تداخل نداشته باشد.
محلهایی که نباید این سنسور را نصب کنید زیرا این موارد باعث ایجاد اختلال در سیگنال میشوند:
- نزدیک ورودی و خروجی آب
- پشت قایق یا انتهای بدنه روی ناهنجاریهای بدنه
- روی تسمههای بالابر یا غلطکها در مسیر مستقیم پروانه

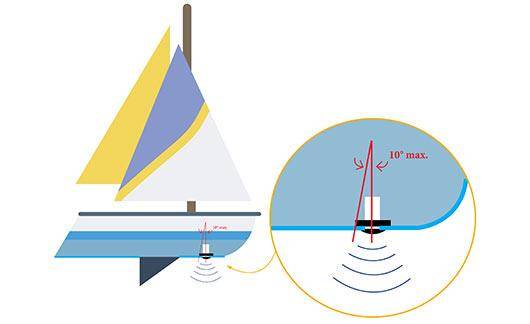

نکات مهم هنگام نصب این نوع سنسور
- زاویه نصب را دقیق تنظیم کنید و از آببندی کامل استفاده کنید.
- سنسور باید کاملاً تراز باشد، از نصب در محل دارای تلاطم آب خودداری کنید.
جمعبندی
سنسور ماهی یاب Thru-hull یکی از بهترین گزینهها برای کسانی است که به دقت بالا و عملکرد حرفهای نیاز دارند. با این حال، به دلیل نیاز به سوراخ کردن بدنه، نصب آن باید با دقت و رعایت کامل اصول انجام شود.با انتخاب محل مناسب و رعایت نکات گفتهشده، میتوانید بهترین عملکرد را از سنسور ماهی یاب خود دریافت کنید.
