افزایش دقت سونار ماهییابهای گارمین با قابلیت TVG
در ماهییابهای مدرن، کیفیت تصویر سونار فقط به قدرت دستگاه یا نوع ترنسدیوسر محدود نمیشود؛ تنظیمات نرمافزاری نقش تعیینکنندهای دارند و میتوانند تفاوت بین «یک صفحه شلوغ و گیجکننده» و «یک تصویر شفاف و قابل تحلیل» را رقم بزنند. یکی از مهمترین این تنظیمات، قابلیت TVG یا Time Variable Gain است؛ قابلیتی که با تغییر هوشمند قدرت سیگنال بر اساس زمان/فاصله بازگشت امواج صوتی، کمک میکند اهداف در عمقهای مختلف با شدت و اندازهای یکنواختتر نمایش داده شوند و در بسیاری از شرایط، نویزهای نزدیک سطح هم کاهش پیدا کند. از آنجایی که در بسیاری از دفترچههای راهنما توضیح TVG مبهم است و خیلی از کاربران فقط شنیدهاند «روی پایین یا خاموش بگذار»، در این مقاله بهصورت کامل و کاربردی بررسی میکنیم TVG دقیقاً چیست، چه زمانی باید فعال باشد، کجا به کار میآید، چه اشتباهاتی در تنظیم آن رایج است و چگونه میتوان آن را برای رسیدن به یک تصویر سونار حرفهای در ماهییابهای Garmin بهینه کرد.
TVGچیست و چرا مهم است؟
TVG مخفف Time Variable Gain یا Time Varied Gain است؛ یعنی تقویت (Gain) متغیر با زمان. در سونار، «زمان» تقریباً معادل «فاصله» است: هرچه هدف دورتر یا عمیقتر باشد، زمان بیشتری طول میکشد تا اکو (بازتاب) به ترنسدیوسر برگردد. TVG از همین اصل استفاده میکند و تقویت سیگنال برگشتی را بر اساس فاصله/زمان تغییر میدهد. چرا این مهم است؟ چون اگر TVG وجود نداشته باشد، ماهی های هماندازه در عمقهای مختلف ممکن است با شدت و اندازه متفاوت روی صفحه دیده شوند. در عمقهای زیاد، سیگنال برگشتی ضعیفتر میشود و هدف کوچکتر/کمرنگتر نمایش داده میشود. TVG کمک میکند این تفاوت کمتر شود تا ستون آب یکنواختتر، قابلمقایسهتر و خواناتر باشد. نکته: خیلی از ماهیگیرها میگویند «پایین یا خاموش، اما مهمتر از آن این است که بدانید چرا و چه زمانی باید این کار را کرد،همان چیزی که این مقاله دقیقاً توضیح میدهد.
سونار چطور کار میکند؟ (خلاصه اما لازم)
ماهییاب یک پالس صوتی (ping) را از طریق ترنسدیوسر وارد آب میکند. این موج به اشیا میخورد و بخشی از آن بازتاب میشود و به ترنسدیوسر برمیگردد. دستگاه با تحلیل این بازتابها (قدرت، زمان برگشت، شکل موج) تصویر سونار را میسازد. سه نکته کلیدی:
- هرچه هدف دورتر باشد، سیگنال برگشتی ضعیفتر میشود.
- مسیر رفت و برگشت دارد: موج هم در مسیر رفت تضعیف میشود هم در مسیر برگشت.
- در نتیجه اگر همه تنظیمات ثابت بماند، اهداف دورتر طبیعی است که کمرنگتر دیده شوند.
برای کسب اطلاعات بیشتر در خصوص انواع اسکن سونار و کاربردهای آنها، میتوانید به مقاله انواع سونار مراجعه فرمایید.

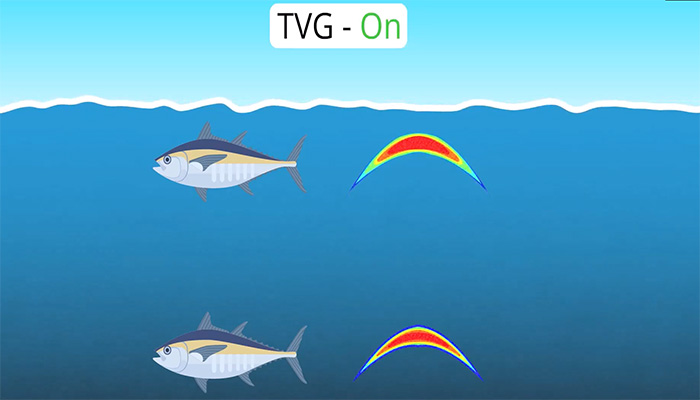

مشکل «عمق» و دلیل بهوجود آمدن TVG
فرض کنید یک ماهی ۱۰ کیلویی را در ۱۵ فوت (حدود ۴.۵ متر) میبینید و همان ماهی را در ۵۰ فوت (حدود ۱۵ متر). ماهی همان است، اما چرا روی صفحه شکل/شدت متفاوت دارد؟ چون سیگنال بازگشتی در عمق بیشتر، انرژی کمتری دارد. این کاهش انرژی به دلایل مختلف رخ میدهد:
- جذب انرژی توسط آب و ذرات
- پخش شدن موج با افزایش فاصله
- برخورد با ساختارها، لایهها یا حتی آشفتگیهای مسیر
در آبهای عمیقتر (مثلاً ۱۰۰ تا ۳۰۰ متر) این تفاوت بسیار جدیتر میشود. اگر شما روی یک ستون آب بزرگ کار میکنید، بدون TVG تشخیص اینکه «گلهی ماهی در ۲۰۰ متر» همان اندازهی «گلهی ماهی در ۵۰ متر» هست یا نه، سختتر میشود. TVG دقیقاً برای حل همین مشکل آمده است: یکسانسازی برداشت تصویری از اهداف در عمقهای مختلف.

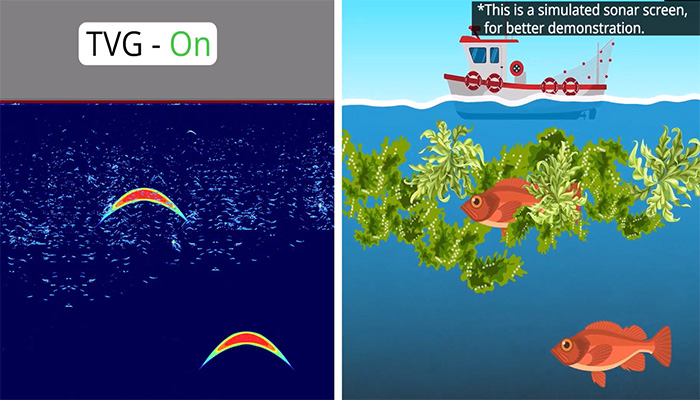

TVG دقیقاً چه کاری روی تصویر انجام میدهد؟
TVG یک مفهوم ساده دارد اما اثرش مهم است:
- به اکوهای نزدیکتر (کمعمق/نزدیک ترنسدیوسر) معمولاً Gain کمتری اعمال میکند.
- به اکوهای دورتر (عمیقتر/دورتر) Gain بیشتری اعمال میکند (یا بهتر بگوییم: اختلاف قدرت سیگنال را طوری تنظیم میکند که دورها “کمتر ضعیف” دیده شوند)
نتیجه عملی:
- ماهی های هماندازه در عمقهای مختلف شبیهتر دیده میشوند.
- نویز سطح آب کمتر دیده میشود چون بازتابهای خیلی نزدیک به ترنسدیوسر کمتر تقویت میشوند. ذرات ریز، حبابها، آشفتگی و “کثیفی” نزدیک سطح معمولاً جزو همین بازتابهای نزدیکاند.
پس TVG هم ابزار «توازن عمق» است و هم ابزار «تمیز کردن بخش بالایی تصویر».
TVGدر دستگاههای مدرن: خودکار بودن و نقش ترنسدیوسر
در دستگاههای جدید، بسیاری از تنظیمات به شکل خودکار انجام میشود چون دستگاه میتواند ترنسدیوسر را تشخیص دهد و ویژگیهایش را بداند:
- زاویه پرتو (Beam angle)
- توان و نوع عملکرد
- پاسخدهی و رفتار ترنسدیوسر در عمقهای مختلف
در این شرایط، دستگاه میتواند بهصورت داخلی منحنی TVG را بهتر محاسبه کند و در عمقهای بالاتر (۲۰۰، ۳۰۰ متر) تصویر را همچنان قابلقبول نگه دارد. اما این به معنی بینیاز شدن کامل از TVG نیست. حتی با سیستمهای خودکار هم در شرایط خاص مثل:
- لایههای مزاحم در ستون آب
- نویز سطح بالا
- نیاز به مقایسه دقیق اهداف در عمقهای مختلف
ممکن است TVG را «کمی» تغییر دهید تا تصویر بهینه شود.
TVG را کجا پیدا کنیم؟ مسیر منو در گارمین
در بسیاری از مدلهای گارمین، مسیر کلی شبیه همین است:
از Sonar View:
Menu / Options → Sonar Setup → Noise Reject → TVG
TVG→ رد پارازیت → تنظیم ردیاب → سونارسنتی → ردیاب
گاهی در برخی مدلها TVG زیر بخش تنظیمات پیشرفته هم دیده میشود. اما نکته مهم این است که TVG معمولاً کنار تنظیمات مربوط به رد پارازیت قرار میگیرد چون روی تمیزی بخش بالایی تصویر هم اثر مستقیم دارد.

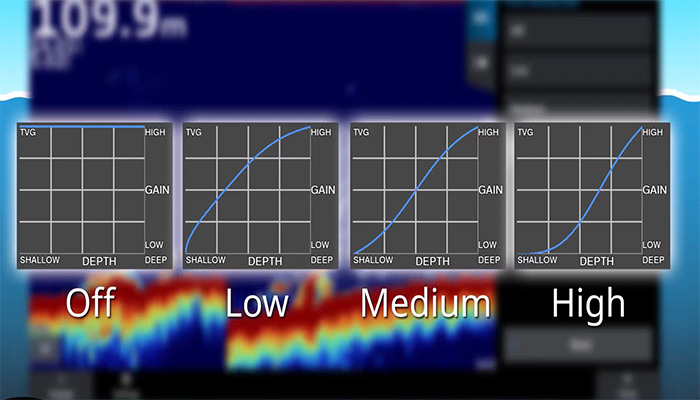

چه زمانی TVG را خاموش/پایین/متوسط/بالا بگذاریم؟ (سناریوهای واقعی)
سناریو A: آب شیرین و عمق کم (مثلاً ۰ تا ۳۰ متر): برای بیشتر ماهیگیریهای آب شیرین (باس، پایک و…)، معمولاً عمقها در محدودهای است که اختلاف تضعیف سیگنال خیلی شدید نیست. در این حالت:
- TVG خاموش یا پایین اغلب بهترین نتیجه را میدهد.چرا؟ چون اگر TVG زیاد شود ممکن است:
- بخشی از جزئیات نزدیک سطح یا اهداف نزدیک ترنسدیوسر کمرنگ شود.
- تصویر بیش از حد “تمیز” شود و اطلاعات مفید حذف شود.
سناریو B: عمق متوسط (۳۰ تا ۸۰/۱۰۰ متر) + وجود لایه مزاحم: گاهی در عمقهای ۸۰ تا ۱۲۰ متر، لایههای حرارتی یا تودههای مزاحم، در نیمه بالایی ستون آب نویز ایجاد میکنند. در این حالت:
- کم کردن Gain کلی اشتباه است (چون جزئیات کف را از دست میدهید)
- راه بهتر: کمی افزایش TVG تا بخش بالایی تمیز شود ولی کف همچنان خوانا بماند.
سناریو C: آبهای خیلی عمیق (بیش از ۱۰۰ متر و بالاتر): اینجا TVG معنا پیدا میکند:
- برای یکنواختی نمایش اهداف در کل ستون آب
- برای اینکه گلهها و اهداف در عمق بالا “گم” نشوند
- برای کنترل شلوغی نزدیک سطح در سرعت/موج
در ماهیگیری دریایی عمیق (تُن، اسکوئید عمق، درفت در ستون آب بزرگ، ترولینگ عمیق) معمولاً:
- TVG کم تا متوسط برای شروع کار خوب است.
- سپس بسته به تمیزی تصویر و خوانایی اهداف، میتوان آن را کمی بالا/پایین کرد.
سناریو D: آب کمعمق اما نویز سطح شدید: اگر هدفتان نزدیک سطح است اما نویز سطح (حباب، موج، آشفتگی) پوشانده:
- TVG میتواند کمک کند چون روی نزدیکها اثر میگذارد و نویز سطح را کم میکند.
- اما باید مراقب باشید که اهداف واقعی نزدیک سطح را هم حذف نکند. پس: کمکم بالا ببرید و نتیجه را بسنجید.
اشتباهات رایج هنگام تنظیم TVG
- بالا بردن TVG برای حل مشکلِ Gain پایین: اگر Gain کلی کم باشد، TVG معجزه نمیکند. اول Gain درست، بعد TVG.
- TVG خیلی بالا در عمق کم: باعث میشود بخش نزدیک سطح بیش از حد خالی شود و ماهیهای نزدیک سطح یا طعمه/لاین را از دست بدهید.
- همهچیز را با یک تنظیم ثابت قفل کردن: شرایط آب، سرعت قایق، موج، نوع ترنسدیوسر، فرکانس و عمق عوض میشود؛ تنظیمات باید “منطقی و واکنشی” باشد.
- تمیز کردن صفحه با کم کردن Gain به جای ابزارهای درست: برای نویزهای خاص: Surface Noise / Noise Reject / Color Limit و در نهایت TVG (بهاندازه) بهتر از کم کردن شدید Gain است.
یک روش عملی برای بررسی درست بودن TVG در عمق
اگر در ماهیگیری عمیق هستید، یک راه تجربی این است: وقتی سرب/طعمه را پایین میفرستید، ببینید آیا نمایش آن در عمقهای مختلف تا حدی یکنواخت میماند یا نه. اگر در ۵۰ متر واضح است ولی در ۲۰۰ متر کاملاً محو میشود، یا Gain کلی کم است یا TVG/تنظیمات مرتبط نیاز به اصلاح دارد. (این یک تست ساده و کاربردی برای شرایط واقعی است)
سوالات پرتکرار (FAQ)
- TVG برای چه عمقی لازم است؟ معمولاً وقتی وارد عمقهای بیش از ۱۰۰ متر میشوید اهمیتش بیشتر میشود. اما در کمعمق هم برای کاهش نویز سطح میتواند کاربرد داشته باشد (به شرطی که بیش از حد بالا نرود).
- TVG را همیشه روشن بگذاریم؟ نه. خیلی وقتها در آب شیرین و عمق کم، خاموش یا پایین بهترین است. روشن بودنِ زیاد میتواند اطلاعات مفید را حذف کند.
- فرق TVG با Gain چیست؟ Gain تقویت کلی تصویر است؛ اما TVG تقویت را وابسته به زمان/فاصله تغییر میدهد. Gain همهچیز را با هم بالا میبرد، TVG تلاش میکند اختلاف عمق را مدیریت کند و نزدیک سطح را کنترل کند.
جمعبندی
اگر فقط همین چند خط را یاد بگیرید، ۸۰٪ مسیر را رفتهاید:
- TVG=یکنواخت کردن نمایش اهداف در عمقهای مختلف + کاهش نویز نزدیک سطح
- در آب شیرین کمعمق: اغلب خاموش /پایین
- در آب عمیق متوسط/ پایین برای شروع مناسب است.
- برای تمیز کردن صفحه، اول سراغ Gain نروید؛ ابزارهای درست را به ترتیب استفاده کنید:
Gain → Color Gain → Noise Reject/Interference → Color Limit → TVG - TVG زیاد میتواند اهداف نزدیک سطح را حذف کند؛ همیشه مرحلهای تنظیم کنید.
- در دستگاههای مدرن، خیلی از TVGها خودکارند؛ اما “بهینهسازی دستی” هنوز در شرایط خاص ارزش دارد.
