معرفی ترنسدیوسر Garmin Dual Beam 77/200؛ مشخصات و راهنمای نصب

ترنسدیوسر Garmin Dual Beam 77/200 kHz یکی از سنسورهای دوپرتویی گارمین است که برای اندازه‌گیری عمق آب، شناسایی اهداف زیر شناور و بررسی وضعیت بستر دریا استفاده می‌شود. این ترنسدیوسر با توان 500 وات و دو فرکانس 77 و 200 کیلوهرتز، امکان بررسی محدوده‌های مختلف زیر قایق را فراهم می‌کند. ترنسدیوسر دوپرتویی گارمین به‌عنوان جایگزین سنسور برخی دستگاه‌های ماهی‌یاب سری Echo و STRIKER عرضه شده و در مدل‌های سازگار دیگر گارمین نیز قابل استفاده است. این محصول در نسخه‌های 4 پین و 8 پین ارائه می‌شود و انتخاب نسخه مناسب به نوع ورودی سونار دستگاه بستگی دارد. از دیگر ویژگی‌های Garmin Dual Beam می‌توان به قابلیت اندازه‌گیری دمای آب، طول کابل 9.1 متری و امکان نصب روی ترانسوم قایق اشاره کرد. در این مقاله، مشخصات فنی، عملکرد فرکانس‌ها، دستگاه‌های سازگار، مراحل نصب و نکات مهم استفاده از این ترنسدیوسر را بررسی می‌کنیم.

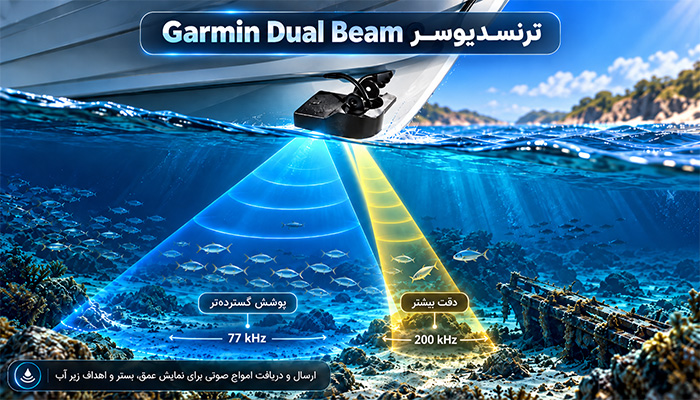

ترنسدیوسر Garmin Dual Beam چیست و چگونه کار می‌کند؟

ترنسدیوسر قطعه‌ای است که امواج صوتی را به داخل آب ارسال کرده و بازتاب آن‌ها را دریافت می‌کند. دستگاه ماهی‌یاب با پردازش این سیگنال‌ها، اطلاعاتی درباره عمق آب، وضعیت بستر و اهداف موجود در ستون آب نمایش می‌دهد. ترنسدیوسر Garmin Dual Beam از فناوری سونار سنتی (Traditional Sonar) استفاده می‌کند. عبارت Dual Beam به معنای دوپرتویی است و به وجود دو فرکانس با زاویه پوشش متفاوت اشاره دارد. این مدل از فرکانس‌های 77 و 200 کیلوهرتز استفاده می‌کند که هرکدام کاربرد مشخصی دارند.

فرکانس 77 کیلوهرتز؛ پوشش گسترده‌تر زیر قایق

فرکانس 77 کیلوهرتز دارای زاویه پرتو 45 درجه است و محدوده وسیع‌تری از آب زیر شناور را پوشش می‌دهد. این ویژگی برای بررسی عمومی ستون آب و جست‌وجوی اهداف پراکنده کاربرد دارد. برای مثال، صیادی که قصد دارد محدوده بیشتری از زیر قایق را بررسی کند، می‌تواند از این فرکانس استفاده کند. البته گسترده‌تر بودن پرتو به معنی نمایش جزئیات بیشتر نیست؛ زیرا بازتاب اهداف مختلف از محدوده وسیع‌تری دریافت می‌شود.

فرکانس 200 کیلوهرتز؛ بررسی دقیق‌تر اهداف

فرکانس 200 کیلوهرتز با زاویه پرتو 15 درجه کار می‌کند و محدوده باریک‌تری از زیر قایق را پوشش می‌دهد. این فرکانس در شرایط مناسب برای بررسی متمرکزتر بستر و تفکیک بهتر اهداف نزدیک به یکدیگر کاربرد دارد. برای مثال، زمانی که صیاد می‌خواهد وضعیت یک نقطه مشخص زیر قایق را بررسی کند، فرکانس 200 کیلوهرتز می‌تواند انتخاب مناسبی باشد. عملکرد واقعی هر دو فرکانس به عمق آب، نوع بستر، تنظیمات دستگاه و شرایط محیطی بستگی دارد.

مشخصات فنی ترنسدیوسر Garmin Dual Beam

ترنسدیوسر دوپرتویی گارمین با توان نامی 500 وات طراحی شده و قابلیت اندازه‌گیری عمق و دمای آب را دارد. مشخصات فنی این محصول به شرح زیر است:

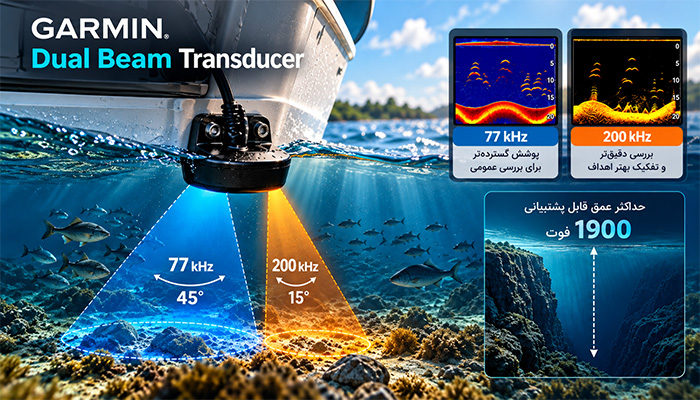

حداکثر عمق 1900 فوت به چه معناست؟

گارمین حداکثر عمق قابل پشتیبانی این ترنسدیوسر را 1900 فوت اعلام کرده است. این عدد بیانگر حداکثر ظرفیت اعلام‌شده محصول در شرایط مناسب است؛ بنابراین نباید انتظار داشت سنسور در تمام شرایط دریایی تا این عمق عملکرد یکسانی داشته باشد. عواملی مانند شوری آب، نوع بستر، وجود حباب، نویز الکتریکی و قابلیت‌های دستگاه ماهی‌یاب می‌توانند بر عمق مؤثر و کیفیت تصویر سونار تأثیر بگذارند. همچنین توان 500 وات، مشخصه نامی بخش صوتی ترنسدیوسر است و نباید با میزان مصرف برق نمایشگر ماهی‌یاب اشتباه گرفته شود.

تفاوت ترنسدیوسر Garmin Dual Beam چهار پین و هشت پین

ترنسدیوسر Garmin Dual Beam در دو نسخه 4 پین و 8 پین عرضه شده است. تفاوت اصلی آن‌ها در نوع کانکتور و سازگاری با ورودی دستگاه ماهی‌یاب است.

نسخه 4 پین Garmin Dual Beam

نسخه چهار پین با شماره فنی 010-10249-20 عرضه می‌شود. این مدل دارای توان 500 وات، فرکانس‌های 77/200 کیلوهرتز و زاویه پرتو 45/15 درجه است. این ترنسدیوسر برای دستگاه‌هایی مناسب است که از سونار سنتی با این فرکانس‌ها و اتصال 4 پین سازگار پشتیبانی می‌کنند.

نسخه 8 پین Garmin Dual Beam

نسخه هشت پین با شماره فنی 010-10249-40 شناخته می‌شود و مشخصات اصلی سونار آن با نسخه 4 پین یکسان است. این نسخه برای دستگاه‌های دارای ورودی 8 پین سازگار در نظر گرفته شده است. نکته مهم این است که تعداد پین بیشتر به معنای قدرت یا کیفیت تصویر بالاتر نیست. همچنین یکسان بودن تعداد پین‌ها برای تأیید سازگاری کافی نیست و باید فرکانس و نوع ورودی سونار نیز بررسی شود. در برخی ترکیب‌ها استفاده از کابل تبدیل رسمی گارمین امکان‌پذیر است؛ اما پیش از خرید باید سازگاری کابل، دستگاه و ترنسدیوسر تأیید شود.

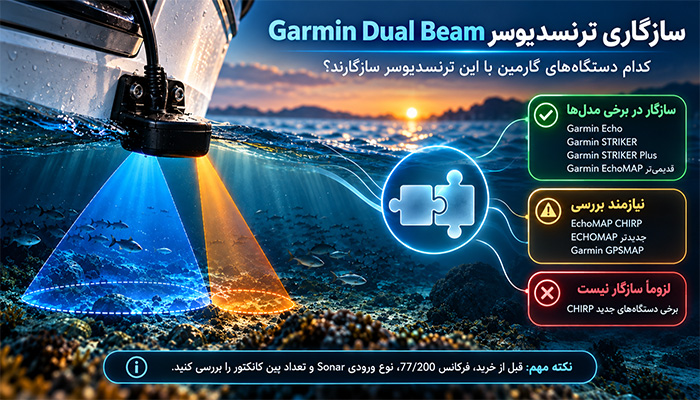

ترنسدیوسر Garmin Dual Beam با چه دستگاه‌هایی سازگار است؟

یکی از مهم‌ترین نکات هنگام خرید سنسور ماهی‌یاب گارمین، بررسی سازگاری آن با دستگاه است. Garmin Dual Beam برای استفاده با ماهی‌یاب‌هایی طراحی شده که از سونار سنتی 77/200 کیلوهرتز پشتیبانی می‌کنند. بااین‌حال، تمام مدل‌های یک سری الزاماً سازگار نیستند.

جدول سازگاری ترنسدیوسر Garmin Dual Beam

سازگاری با Garmin Echo و STRIKER

ترنسدیوسر Dual Beam در اصل به‌عنوان جایگزین سنسور برخی دستگاه‌های قدیمی‌تر Echo و EchoMAP معرفی شده است. در خانواده STRIKER نیز برخی مدل‌ها از این نوع سونار پشتیبانی می‌کنند. برای مثال، در دستگاه‌های سازگار STRIKER Plus می‌توان نوع ترنسدیوسر را از مسیر زیر انتخاب کرد:

Settings > My Vessel > Transducer Type > Dual Beam (200/77 kHz)

این مسیر ممکن است بسته به مدل و نسخه نرم‌افزار متفاوت باشد.

سازگاری با ECHOMAP و GPSMAP

در خانواده‌های ECHOMAP و GPSMAP، نوع ورودی سونار و فناوری‌های پشتیبانی‌شده بین مدل‌ها متفاوت است. برخی مدل‌ها از سونار سنتی استفاده می‌کنند و برخی دیگر برای ترنسدیوسرهای CHIRP، ClearVü یا SideVü طراحی شده‌اند. بنابراین پیش از اتصال Garmin Dual Beam به این دستگاه‌ها باید مشخصات مدل دقیق بررسی شود.

نکته مهم: برای تأیید سازگاری، سه ویژگی اصلی باید مطابقت داشته باشند: فرکانس قابل پشتیبانی دستگاه، نوع ورودی سونار و تعداد پین کانکتور.

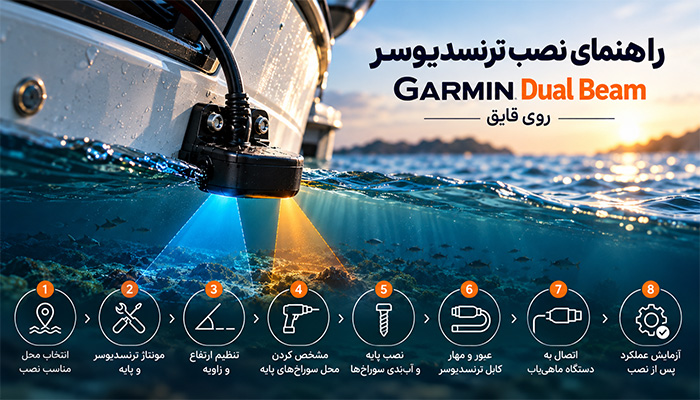

راهنمای نصب ترنسدیوسر Dual Beam گارمین روی قایق

ترنسدیوسر Garmin Dual Beam معمولاً با روش Transom Mount نصب می‌شود؛ یعنی پایه آن روی قسمت انتهایی بدنه قایق یا همان ترانسوم قرار می‌گیرد. این مدل با تجهیزات نصب مناسب می‌تواند روی موتور ترولینگ نیز نصب شود؛ اما مراحل زیر مربوط به نصب روی ترانسوم است. انتخاب محل، تنظیم ارتفاع و زاویه، آب‌بندی سوراخ‌ها و کابل‌کشی صحیح تأثیر مستقیمی بر کیفیت تصویر سونار دارند.

1- انتخاب محل مناسب نصب

ترنسدیوسر باید در محلی نصب شود که هنگام حرکت قایق با جریان نسبتاً آرام و بدون حباب آب تماس داشته باشد. گارمین توصیه می‌کند سنسور تا حد امکان نزدیک به مرکز قایق قرار گیرد؛ اما نباید پشت زائده‌های بدنه، دریچه‌های ورود و خروج آب یا قسمت‌هایی که باعث آشفتگی جریان می‌شوند نصب شود. همچنین نباید در مسیر مستقیم پروانه قرار بگیرد؛ زیرا می‌تواند علاوه بر اختلال در عملکرد سونار، باعث ایجاد کاویتاسیون و کاهش عملکرد شناور شود. در قایق‌های دارای دو موتور، در صورت امکان، محل نصب بین دو موتور انتخاب می‌شود. محل نصب باید هنگام به‌آب‌اندازی، بیرون کشیدن و نگهداری قایق نیز در معرض برخورد قرار نداشته باشد.

2- مونتاژ ترنسدیوسر و پایه

ابتدا واشر لاستیکی و فاصله‌دهنده پلاستیکی در محل مشخص‌شده روی ترنسدیوسر قرار می‌گیرند. سپس ترنسدیوسر داخل براکت نصب شده و پیچ از مجموعه پایه، ترنسدیوسر، فاصله‌دهنده و واشر عبور داده می‌شود. در نهایت پیچ با واشر و مهره قفل‌شونده ثابت می‌شود. در این مرحله مهره را کاملاً سفت نکنید؛ زیرا زاویه ترنسدیوسر پس از نصب روی قایق تنظیم خواهد شد. همچنین طبق دستورالعمل گارمین نباید از روان‌کننده روی واشر لاستیکی استفاده شود.

3- تنظیم ارتفاع و زاویه ترنسدیوسر

پایه باید طوری روی ترانسوم قرار بگیرد که مرکز قسمت پایینی ترنسدیوسر تقریباً هم‌سطح لبه پایینی ترانسوم باشد. سطح ترنسدیوسر نیز باید در وضعیت معمول حرکت شناور، موازی سطح آب قرار گیرد. اگر ترنسدیوسر بیش از اندازه بالا نصب شود، احتمال اختلال در دریافت سیگنال به دلیل ورود حباب‌های هوا بیشتر می‌شود. در مقابل، نصب بیش از حد پایین می‌تواند مقاومت حرکتی ایجاد کرده و احتمال برخورد سنسور با موانع زیر آب را افزایش دهد.

4- مشخص کردن محل سوراخ‌های پایه

پس از قرار دادن پایه در موقعیت مناسب، محل دو سوراخ بیرونی آن علامت‌گذاری می‌شود. در دستورالعمل گارمین برای ایجاد سوراخ‌های راهنما از مته 4 میلی‌متری با عمق تقریبی 25 میلی‌متر استفاده شده است. برای کنترل عمق سوراخ می‌توان روی مته در فاصله 25 میلی‌متری علامت‌گذاری کرد. در بدنه‌های فایبرگلاس باید از ترک‌خوردگی ژل‌کوت جلوگیری شود. ژل‌کوت لایه محافظ و صیقلی روی بدنه فایبرگلاس است که در محافظت از سطح در برابر رطوبت، عوامل محیطی و آسیب‌های سطحی نقش دارد. گارمین استفاده از چسب روی محل سوراخ و ایجاد پخ مناسب فقط در لایه بالایی ژل‌کوت را توصیه می‌کند.

5- نصب پایه و آب‌بندی سوراخ‌ها

پس از آماده‌سازی سوراخ‌ها، روی پیچ‌های 30 میلی‌متری همراه محصول درزگیر دریایی مناسب زده می‌شود و مجموعه ترنسدیوسر روی ترانسوم نصب می‌شود. استفاده از درزگیر اهمیت زیادی دارد؛ زیرا مانع نفوذ آب از اطراف پیچ‌ها به داخل بدنه می‌شود. درزگیر باید با جنس بدنه شناور سازگار باشد. بهتر است عملیات سوراخ‌کاری و آب‌بندی توسط نصاب متخصص انجام شود.

6- عبور و مهار کابل ترنسدیوسر

کابل ترنسدیوسر باید به سمت دستگاه ماهی‌یاب هدایت و با بست مناسب ثابت شود. برای جلوگیری از ایجاد نویز، کابل نباید در نزدیکی سیم‌های برق یا منابع تداخل الکتریکی قرار گیرد. اگر کابل از داخل ترانسوم عبور می‌کند، سوراخ عبور باید بالاتر از خط آب ایجاد شود. طبق راهنمای گارمین، قطر سوراخ عبور کابل به نوع کانکتور بستگی دارد:

پس از عبور کابل، اطراف سوراخ باید با درزگیر دریایی کاملاً آب‌بندی شود. درپوش عبور کابل نیز باید با دهانه رو به پایین نصب شود تا احتمال ورود آب کاهش یابد. کابل نباید بیش از اندازه تحت فشار بست قرار گیرد یا در معرض کشیدگی، ساییدگی و لبه‌های تیز باشد.

نکته: کابل ترنسدیوسر را قطع نکنید؛ زیرا علاوه بر احتمال ایجاد اختلال در عملکرد، طبق راهنمای گارمین این کار باعث ابطال گارانتی آن می‌شود.

7- اتصال به دستگاه ماهی‌یاب

پس از کابل‌کشی، کانکتور ترنسدیوسر به ورودی Sonar دستگاه سازگار متصل می‌شود. قبل از اتصال باید از مطابقت نوع کانکتور و پشتیبانی دستگاه از سونار 77/200 کیلوهرتز اطمینان حاصل شود. در مدل‌هایی که امکان انتخاب دستی نوع ترنسدیوسر وجود دارد، گزینه Dual Beam (200/77 kHz) انتخاب می‌شود. اگر دستگاه از شناسایی خودکار ترنسدیوسر پشتیبانی می‌کند، تنظیمات باید مطابق دفترچه راهنمای همان مدل انجام شود.

8- آزمایش عملکرد پس از نصب

آزمایش نهایی باید زمانی انجام شود که ترنسدیوسر داخل آب قرار دارد؛ زیرا امواج سونار برای عملکرد صحیح به آب نیاز دارند. ابتدا قایق را با سرعت کم حرکت دهید و تصویر سونار و نمایش عمق را بررسی کنید. سپس سرعت را به‌تدریج افزایش دهید. اگر در سرعت‌های بالاتر سیگنال بستر ضعیف یا قطع شد، سرعت وقوع مشکل را مشخص کرده و وضعیت سنسور را بررسی کنید. در راهنمای گارمین توصیه شده است که در صورت بهبود سیگنال هنگام گردش ملایم قایق، ارتفاع ترنسدیوسر در مراحل کوچک اصلاح شود. در شرایط مشخص‌شده، پایین آوردن سنسور به میزان حدود 3 میلی‌متر و آزمایش مجدد می‌تواند مفید باشد. اگر مشکل برطرف نشد، ممکن است لازم باشد محل نصب تغییر کند. پس از نصب نیز باید اطراف سوراخ‌های بدنه از نظر نشتی بررسی شود.

مشکلات رایج ترنسدیوسر Dual Beam گارمین

برخی مشکلات سونار به نصب یا تنظیمات مربوط هستند و لزوماً نشان‌دهنده خرابی ترنسدیوسر نیستند.

برای حفظ عملکرد مناسب، سطح سنسور را از آلودگی و رسوبات تمیز نگه دارید و کابل، پایه و اتصالات را به‌صورت دوره‌ای بررسی کنید. در صورت مشاهده آسیب جدی، تعمیر سنسور باید توسط متخصص انجام شود.

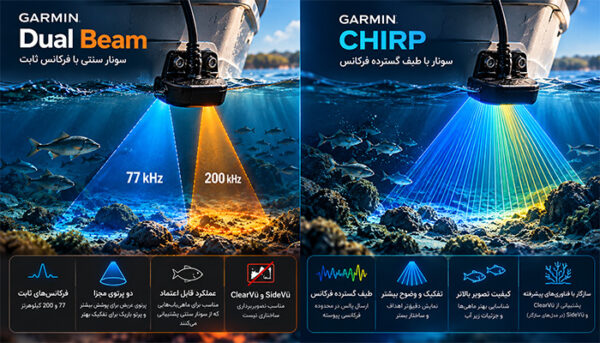

تفاوت ترنسدیوسر Dual Beam گارمین با CHIRP

Garmin Dual Beam از سونار سنتی با فرکانس‌های ثابت 77 و 200 کیلوهرتز استفاده می‌کند. در مقابل، ترنسدیوسرهای CHIRP هنگام ارسال پالس، محدوده‌ای از فرکانس‌ها را پوشش می‌دهند. این فناوری در ترکیب با دستگاه مناسب می‌تواند به افزایش کیفیت تصویر و تفکیک بهتر اهداف کمک کند. بااین‌حال، ترنسدیوسر Dual Beam برای دستگاه‌هایی که از سونار سنتی 77/200 پشتیبانی می‌کنند، همچنان گزینه‌ای کاربردی است. همچنین این مدل قابلیت تصویربرداری ClearVü یا SideVü را ندارد و نباید با ترنسدیوسرهای مخصوص این فناوری‌ها اشتباه گرفته شود.

نکات مهم قبل از خرید ترنسدیوسر Garmin Dual Beam

پیش از خرید این سنسور ماهی‌یاب گارمین، موارد زیر را بررسی کنید:

1. مدل دستگاه: شماره دقیق ماهی‌یاب و قابلیت‌های ورودی سونار آن را مشخص کنید.
2. نوع کانکتور: نسخه 4 پین یا 8 پین را متناسب با دستگاه انتخاب کنید.
3. فرکانس پشتیبانی‌شده: دستگاه باید از سونار سنتی 77/200 کیلوهرتز پشتیبانی کند.
4. محل نصب: فضای مناسب روی ترانسوم و شرایط جریان آب بررسی شود.
5. طول کابل: کابل 9.1 متری باید برای مسیر موردنظر تا دستگاه کافی باشد.
6. کابل تبدیل: در صورت نیاز، تنها از تبدیل تأییدشده و سازگار استفاده شود.

بررسی این موارد از خرید ترنسدیوسر ناسازگار و هزینه‌های اضافی نصب جلوگیری می‌کند.

سؤالات متداول درباره ترنسدیوسر Dual Beam گارمین

آیا ترنسدیوسر Garmin Dual Beam برای آب شور مناسب است؟ بله. این سنسور در کاربردهای دریایی قابل استفاده است؛ اما عمق مؤثر و کیفیت تصویر به شرایط آب، نوع دستگاه و نحوه نصب بستگی دارد.

آیا ترنسدیوسر Garmin Dual Beam دمای آب را نمایش می‌دهد؟ بله. این محصول قابلیت اندازه‌گیری عمق و دمای آب را دارد، به شرط آنکه دستگاه متصل نیز از نمایش اطلاعات دما پشتیبانی کند.

آیا نسخه 4 پین به دستگاه 8 پین متصل می‌شود؟ در برخی دستگاه‌های سازگار می‌توان از کابل تبدیل رسمی استفاده کرد؛ اما سازگاری باید براساس مدل دقیق دستگاه و ترنسدیوسر تأیید شود.

آیا این ترنسدیوسر فناوری CHIRP دارد؟ خیر. Garmin Dual Beam 77/200 از سونار سنتی با دو فرکانس ثابت استفاده می‌کند و یک ترنسدیوسر اختصاصی CHIRP نیست.

حداکثر عمق قابل اندازه‌گیری این سنسور چقدر است؟ حداکثر عمق اعلام‌شده 1900 فوت، معادل حدود 579 متر است. عمق عملکرد واقعی ممکن است با توجه به شرایط محیطی و دستگاه متفاوت باشد.

آیا می‌توان این ترنسدیوسر را روی موتور ترولینگ نصب کرد؟ بله. طبق راهنمای گارمین، نصب روی موتور ترولینگ با پایه و تجهیزات مناسب امکان‌پذیر است. در این روش باید از گیرکردن یا تحت فشار قرار گرفتن کابل هنگام چرخش موتور جلوگیری شود.

جمع‌بندی

ترنسدیوسر Garmin Dual Beam 77/200 kHz یکی از سنسورهای سونار سنتی گارمین است که با توان 500 وات و دو زاویه پرتو 45 و 15 درجه، امکان بررسی عمق آب، دمای آب و اهداف زیر شناور را فراهم می‌کند. این محصول در نسخه‌های 4 پین و 8 پین عرضه شده و برای برخی ماهی‌یاب‌های سری Echo، STRIKER و سایر دستگاه‌های سازگار گارمین قابل استفاده است. مهم‌ترین نکات هنگام انتخاب این ترنسدیوسر، بررسی سازگاری با دستگاه، انتخاب کانکتور مناسب و نصب صحیح روی قایق هستند. در مجموع، Garmin Dual Beam گزینه‌ای کاربردی برای جایگزینی ترنسدیوسر دستگاه‌های سازگار و استفاده از امکانات سونار سنتی در قایق‌های صیادی و تفریحی محسوب می‌شود.
