رادار دریایی چیست و چگونه کار میکند؟
وقتی صحبت از ایمنی در دریا میشود، هیچ چیز مهمتر از داشتن دید مناسب و آگاهی از محیط اطراف نیست. اما واقعیت این است که شرایط دریا همیشه ایدهآل نیست. شبهای تاریک، مه غلیظ، باران شدید و امواج بلند میتوانند دید ناخدا را بهشدت محدود کنند و همین موضوع خطر برخورد با شناورها، صخرهها یا موانع دریایی را چند برابر میکند. اینجاست که رادار دریایی به یکی از حیاتیترین تجهیزات ناوبری تبدیل میشود. رادار دریایی درواقع چشم دوم شناور شماست. سیستمی که حتی زمانی که چشم انسان چیزی نمیبیند، محیط اطراف را اسکن میکند و اطلاعات بسیار دقیقی از فاصله، جهت و حرکت اهداف اطراف در اختیار شما قرار میدهد. امروزه استفاده از رادار دیگر فقط مخصوص کشتیهای بزرگ تجاری نیست و حتی بسیاری از قایقهای تفریحی و ماهیگیری نیز از رادارهای پیشرفته استفاده میکنند. در این مقاله بهصورت جامع و کاملا قابلفهم بررسی میکنیم که رادار دریایی چیست، چگونه کار میکند، چه کاربردهایی دارد، چه تفاوتی بین مدلهای مختلف وجود دارد و چرا رادارهای Garmin به یکی از محبوبترین گزینههای بازار تبدیل شدهاند.

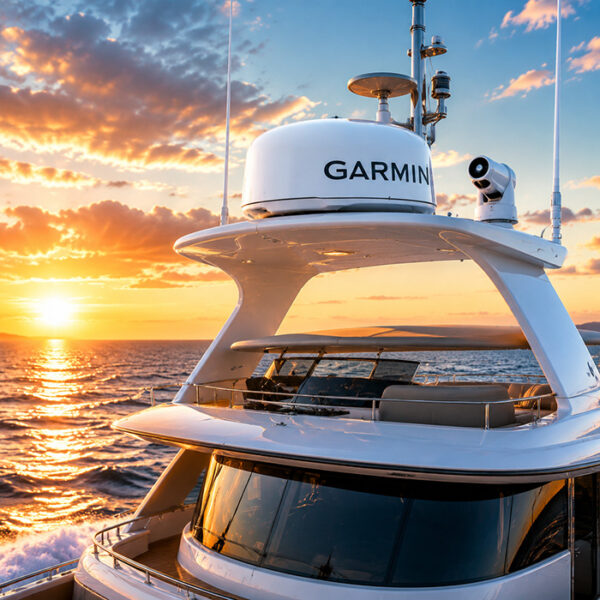

رادار دریایی چیست؟
رادار دریایی سیستمی مخابراتی است که با استفاده از امواج رادیویی، اجسام اطراف شناور را شناسایی میکند. این سیستم به ناخدا اجازه میدهد حتی در شرایطی که دید طبیعی تقریباً صفر است، موقعیت موانع و شناورهای اطراف را مشاهده کند. کلمه Radar درواقع مخفف عبارت: Radio Detection And Ranging است؛ یعنی «تشخیص و اندازهگیری فاصله با استفاده از امواج رادیویی». عملکرد رادار بر پایه ارسال و دریافت سیگنالهای الکترومغناطیسی است. رادار یک پالس انرژی ارسال میکند، این انرژی به اجسام برخورد میکند و دوباره به دستگاه بازمیگردد. سپس سیستم با محاسبه زمان رفتوبرگشت سیگنال، فاصله هدف را محاسبه میکند. به زبان ساده، رادار دائماً محیط اطراف قایق را اسکن میکند و هر چیزی که در اطراف وجود داشته باشد روی صفحه نمایش داده میشود؛ از کشتیهای بزرگ گرفته تا بویهها، اسکلهها، خطوط ساحلی و حتی باران و طوفان.
رادار چگونه کار میکند؟
برای درک بهتر عملکرد رادار، تصور کنید در یک اتاق تاریک ایستادهاید و فریاد میزنید. صدای شما به دیوار برخورد میکند و بازتاب آن برمیگردد. حالا اگر زمان بازگشت صدا را اندازه بگیرید، میتوانید حدس بزنید دیوار چقدر از شما فاصله دارد. رادار دقیقاً همین کار را انجام میدهد، اما بهجای صدا از امواج رادیویی استفاده میکند. سیستم رادار از چند بخش اصلی تشکیل شده است:
- فرستنده
- گیرنده
- آنتن
- پردازشگر
- نمایشگر
آنتن رادار بهصورت مداوم میچرخد و سیگنالهای رادیویی را در تمام جهات ارسال میکند. هر زمان که این سیگنالها به جسمی برخورد کنند، بخشی از انرژی دوباره به رادار بازمیگردد. دستگاه این بازتاب را تحلیل میکند و آن را روی صفحه نمایش بهصورت هدف یا Target نشان میدهد. از آنجا که آنتن در حال چرخش است، رادار نهتنها فاصله هدف، بلکه جهت آن را نیز تشخیص میدهد. این قابلیت برای ناوبری دریایی فوقالعاده مهم است، زیرا ناخدا باید بداند هدف در کدام سمت شناور قرار دارد و آیا خطر برخورد وجود دارد یا خیر.
چرا رادار دریایی اهمیت زیادی دارد؟
بسیاری از حوادث دریایی بهدلیل کاهش دید اتفاق میافتند. در شب یا مه، حتی حرفهایترین کاپیتانها هم ممکن است نتوانند شناور یا مانع مقابل را بهموقع ببینند. رادار در چنین شرایطی میتواند تفاوت بین یک سفر ایمن و یک حادثه خطرناک باشد. مهمترین مزیت رادار این است که به نور وابسته نیست. یعنی:
- در تاریکی کامل کار میکند.
- در مه عملکرد دارد.
- در باران نیز میتواند اهداف را تشخیص دهد.
همین موضوع باعث شده رادار به یکی از اصلیترین تجهیزات ایمنی دریایی تبدیل شود.
کاربردهای رادار دریایی
رادار فقط برای جلوگیری از برخورد نیست. امروزه کاربردهای بسیار متنوعی برای رادارهای دریایی وجود دارد.
ناوبری در شب: یکی از مهمترین کاربردهای رادار، حرکت ایمن در شب است. هنگام ناوبری شبانه، بسیاری از موانع دریایی بهسختی دیده میشوند. رادار میتواند بویهها، اسکلهها، شناورها و حتی خطوط ساحلی را نمایش دهد و به ناخدا کمک کند مسیر را با اطمینان بیشتری طی کند.
حرکت در مه: مه یکی از خطرناکترین شرایط برای دریانوردی است. گاهی دید به چند متر کاهش پیدا میکند و تشخیص مسیر تقریباً غیرممکن میشود.
رادار در این شرایط میتواند:
- قایقهای اطراف
- ساحل
- کانالهای ورودی
- و موانع
را نمایش دهد و از بروز تصادف جلوگیری کند.
تشخیص طوفان و باران: رادارهای مدرن میتوانند ابرهای بارانی و طوفانها را نیز تشخیص دهند. این قابلیت به ناخدا اجازه میدهد:
- مسیر مناسبتری انتخاب کند.
- از ورود به طوفان جلوگیری کند.
- یا برای شرایط سخت آماده شود.
ماهیگیری حرفهای: بسیاری از ماهیگیران حرفهای از رادار برای پیدا کردن پرندگان دریایی استفاده میکنند. تجمع پرندگان معمولاً نشانه وجود ماهی در آن منطقه است.که می توان به سری های GMR RADAR XHD3 اشاره کرد که مشخصات آن در سایت هلدینگ اطلس پیمایش قابل مشاهده است. علاوه بر این، ترکیب رادار با سونارهای مدرن Garmin میتواند اطلاعات فوقالعاده دقیقی از زیر آب و اطراف شناور ارائه دهد.

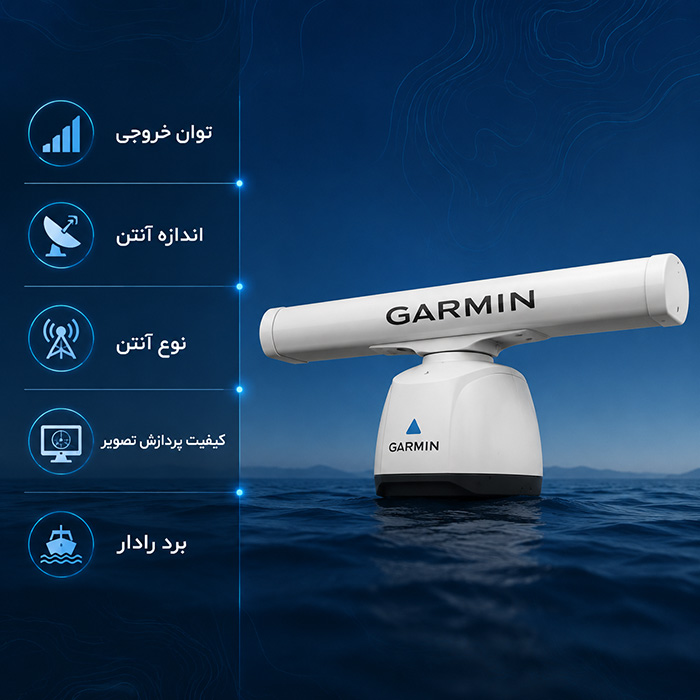

تفاوت رادارهای مختلف در چیست؟
وقتی وارد بازار تجهیزات دریایی میشوید، با مدلهای بسیار متنوعی از رادار مواجه خواهید شد. تفاوت این رادارها معمولاً در چند عامل اصلی خلاصه میشود:
- توان خروجی
- اندازه آنتن
- نوع آنتن
- کیفیت پردازش تصویر
- برد رادار
هرچه توان خروجی بیشتر باشد، رادار انرژی بیشتری ارسال میکند و میتواند اهداف دورتر یا ضعیفتر را بهتر تشخیص دهد. اما فقط توان مهم نیست. اندازه آنتن نیز نقش بسیار مهمی در کیفیت تصویر دارد.
چرا اندازه آنتن اهمیت دارد؟
هرچه آنتن رادار بزرگتر باشد، پرتو رادار باریکتر و متمرکزتر میشود. این موضوع باعث میشود رادار بتواند اهداف نزدیک به هم را بهتر از یکدیگر تفکیک کند. برای مثال فرض کنید شب وارد یک بندر ناشناس میشوید و دو بویه نزدیک به هم در ورودی کانال وجود دارد. یک رادار کوچک Dome ممکن است هر دو بویه را بهصورت یک هدف نشان دهد، اما یک رادار Open Array حرفهای آنها را بهصورت دو هدف مجزا نمایش میدهد. این تفاوت در شرایط سخت میتواند بسیار حیاتی باشد.

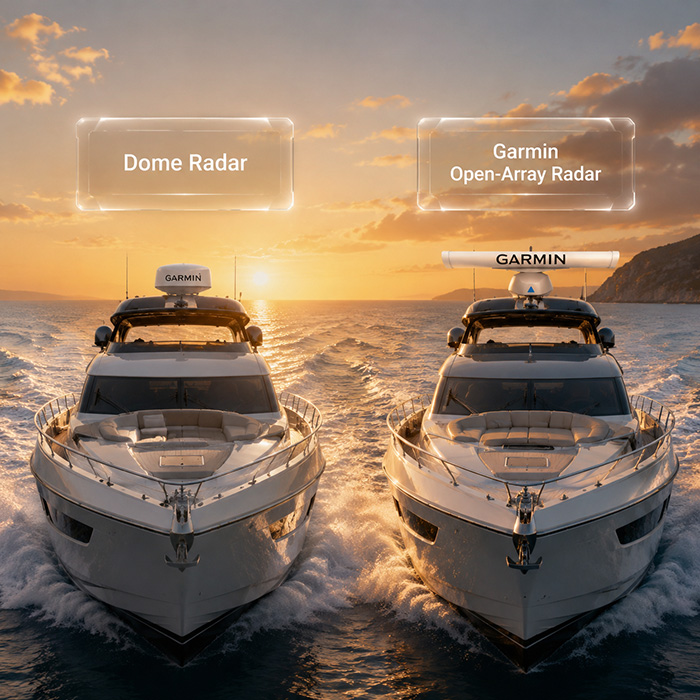

تفاوت Dome Radar و Open Array
رادارهای دریایی معمولاً در دو نوع اصلی تولید میشوند:
Dome Radar: این مدلها:
- کوچکتر هستند.
- نصب سادهتری دارند.
- قیمت مناسبتری دارند.
و برای بسیاری از قایقهای تفریحی و شناورهای سبک دریایی گزینه بسیار خوبی محسوب میشوند.
Open Array Radar: این مدلها:
- آنتن بزرگتری دارند.
- برد بیشتری ارائه میدهند.
- تصویر دقیقتری تولید میکنند.
و بیشتر روی شناورهای حرفهای یا بزرگ استفاده میشوند.
رادارهای Garmin چرا محبوب هستند؟
شرکت Garmin طی سالهای اخیر به یکی از معتبرترین برندهای تجهیزات دریایی تبدیل شده است. دلیل محبوبیت این برند فقط کیفیت سختافزار نیست؛ بلکه ترکیب نرمافزار حرفهای، رابط کاربری ساده و شبکهسازی پیشرفته باعث شده محصولات Garmin بسیار محبوب شوند. یکی از ویژگیهای مهم سیستمهای Garmin این است که تقریباً تمام تجهیزات:
- رادار
- سونار
- GPS
- اتوپایلوت
- AIS
- و سنسورها
میتوانند به راحتی با یکدیگر شبکه شوند.
Garmin GPSMAP 1222XSV؛ مرکز فرماندهی دریایی
یکی از محبوبترین سری های نمایشگرهای Garmin مدل های سری 9000/800/12X2/10X2/723/923 می باشد. این دستگاه ها نمایشگرهای حرفهای دریایی هستند که امکانات فوقالعادهای ارائه میدهد. از جمله:
- پشتیبانی از رادار
- سونار CHIRP
- SideVü
- ClearVü
- Radar Overlay
- Wi-Fi
- Active Captain
- AIS
- MARPA
و بسیاری امکانات دیگر.
Radar Overlay چیست؟
یکی از جذابترین قابلیتهای Garmin، نمایش Overlay است. در این حالت، تصویر رادار مستقیماً روی نقشه ناوبری نمایش داده میشود. این ویژگی کمک میکند خیلی راحتتر تشخیص دهید هدف روی رادار دقیقاً چیست و در چه موقعیتی قرار دارد.
MARPA چیست و چرا مهم است؟
MARPA یکی از مهمترین قابلیتهای رادارهای حرفهای است. این سیستم میتواند:
- شناورهای متحرک را ردیابی کند.
- سرعت آنها را محاسبه کند.
- مسیر حرکتشان را تشخیص دهد.
- و خطر برخورد را هشدار دهد.
این قابلیت مخصوصاً در:
- مه
- شب
- یا مناطق پرتردد
بسیار ارزشمند است.
تنظیمات مهم رادار که باید بشناسید
بسیاری از افراد رادار دارند اما از تنظیمات آن استفاده درستی نمیکنند. مهمترین تنظیمات شامل موارد زیر هستند:
Gain: حساسیت رادار را کنترل میکند. اگر Gain زیاد باشد:
- جزئیات بیشتری دیده میشود.
- اما نویز تصویر بیشتر میشود.
اگر Gain کم باشد:
- تصویر تمیزتر است.
- ولی ممکن است اهداف کوچک دیده نشوند.
Sea Clutter: این تنظیم برای حذف بازتاب امواج دریاست. اگر دریا متلاطم باشد، موجها میتوانند تصویر رادار را شلوغ کنند و Sea Clutter این مشکل را کاهش میدهد.
Rain Clutter: برای حذف بازتاب باران استفاده میشود.
Guard Zone: یک محدوده هشدار مجازی اطراف شناور ایجاد میکند. اگر هدفی وارد این محدوده شود، هشدار صوتی فعال میشود.

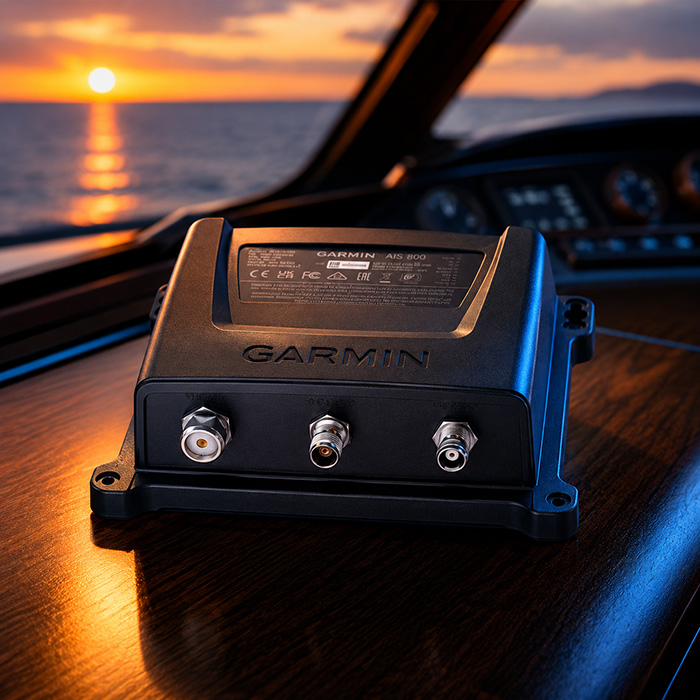

AIS چیست؟
AIS یا سیستم شناسایی خودکار شناورها، اطلاعات کشتیها و موقعیت آن ها را در GPS های گارمین نمایش می دهد.
اطلاعاتی مانند:
- نام کشتی
- سرعت
- مسیر
- موقعیت
روی صفحه نمایش داده میشوند. ترکیب AIS و رادار باعث افزایش فوقالعاده ایمنی میشود.
آیا رادار برای قایق کوچک لازم است؟
قطعاً بله. امروزه حتی بسیاری از قایقهای کوچک:
- شب حرکت میکنند.
- ماهیگیری offshore انجام میدهند.
- یا در شرایط مهآلود فعالیت دارند.
برای همین داشتن رادار میتواند ایمنی را چند برابر کند.
جمعبندی
رادار دریایی یکی از مهمترین تجهیزات مدرن ناوبری است که نقش حیاتی در ایمنی و کنترل شناور دارد. این فناوری کمک میکند حتی در سختترین شرایط آبوهوایی، دید مناسبی از محیط اطراف داشته باشید و با اطمینان بیشتری حرکت کنید. سیستمهای راداری Garmin بهدلیل:
- کیفیت اسکن فوق العاده با تارگت بسیار قوی
- رابط کاربری ساده
- امکانات حرفهای
- و قابلیت شبکهسازی پیشرفته
جزو بهترین گزینههای بازار دریایی محسوب میشوند. اگر به دنبال ناوبری ایمنتر، کنترل بیشتر و آرامش خاطر در دریا هستید، یادگیری و استفاده صحیح از رادار یکی از بهترین سرمایهگذاریهایی است که میتوانید برای شناور خود انجام دهید.
