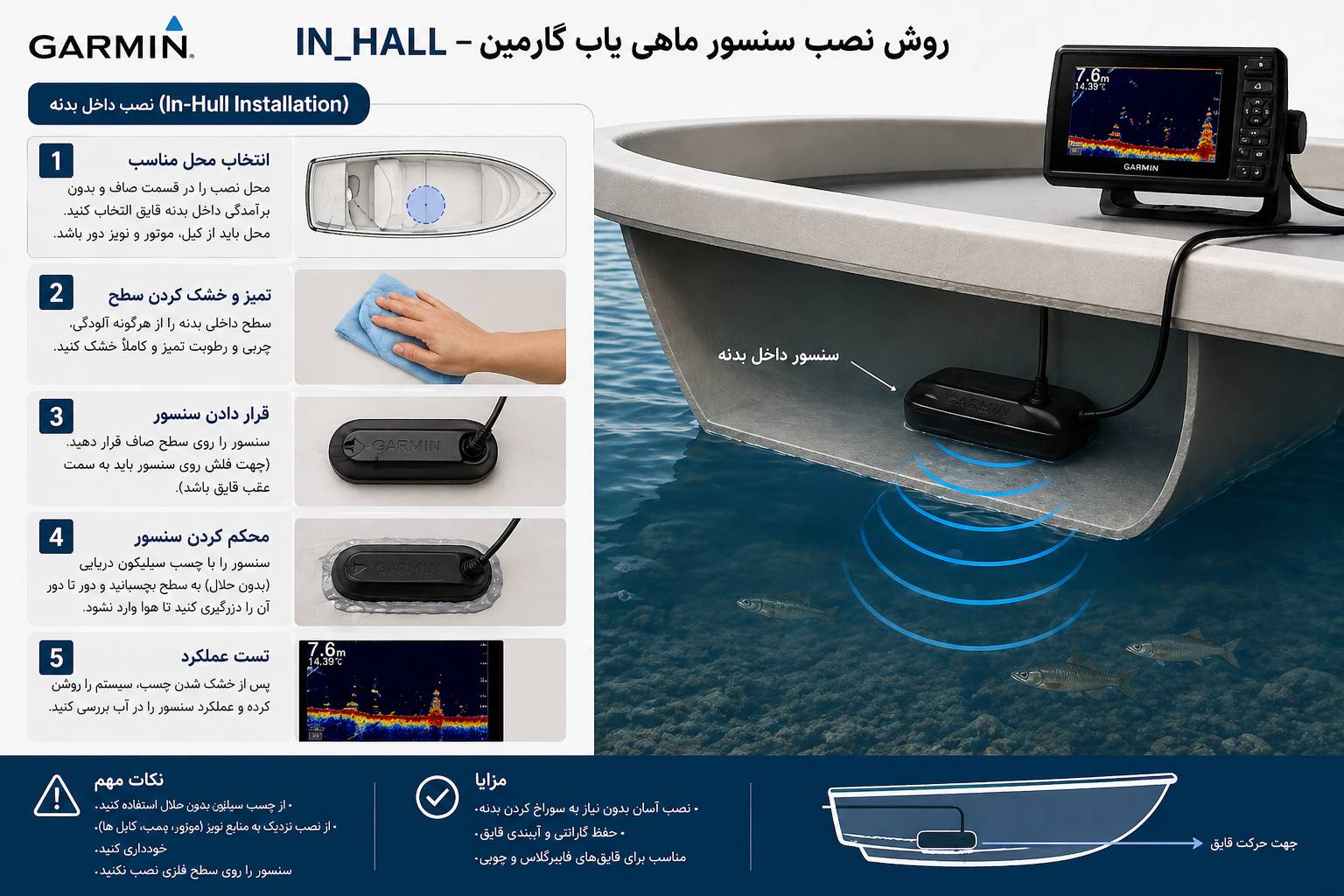

آموزش نصب سنسور In-Hull گارمین داخل بدنه قایق

Transducer یکی از مهم‌ترین اجزای دستگاه‌های ماهی‌یاب (Fish Finder) است که نقش اصلی در ارسال و دریافت سیگنال‌های صوتی زیر آب را بر عهده دارد. که در مقاله معرفی کامل Transducer گارمین به توضیح آن پرداختیم. اگر به دنبال نصب حرفه‌ای Transducer روی قایق خود هستید، یکی از بهترین گزینه‌ها استفاده از ترنسدیوسر In-hull است. این نوع سنسور بدون نیاز به سوراخ‌کاری بدنه، عملکرد دقیق و قابل اعتمادی را ارائه می‌دهد.در این مقاله به‌صورت کامل به بررسی موارد زیرمیپردازیم:

• نحوه نصب سنسور In-hull گارمین،مزایا و محدودیت‌های آن
• محل مناسب نصب،تست قبل از نصب این نوع سنسور
• نکات حرفه‌ای در مورد نصب سنسور In-Hull

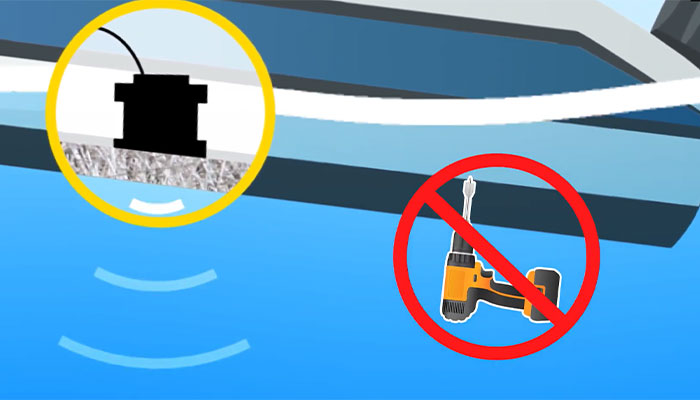

چشمی یا سنسور In-hull چیست؟

ترنسدیوسر In-Hull گارمین، مبدلی است که درون بدنه قایق‌های فایبرگلاسی نصب می‌شود و بدون نیاز به سوراخ کاری، امواج صوتی را از طریق بدنه ارسال و دریافت می‌کند. از آنجایی که این سنسور با آب تماس مستقیم ندارد و برآمدگی خارجی نیز ندارد، هم از آسیب‌های فیزیکی در امان است و هم در سرعت‌های بالا دچار اختلال ناشی از حباب نمی‌شود. به همین دلیل، انتخابی ایده‌آل برای قایق‌های تندرو و محیط‌های پربرخورد محسوب می‌شود.این نوع سنسورها معمولاً ازتکنولوژی CHIRP پشتیبانی می‌کنند که باعث می‌شود ،دقت تصویر بالا برود،تشخیص ماهی بهتر شود و جزئیات بیشتری دیده شود.

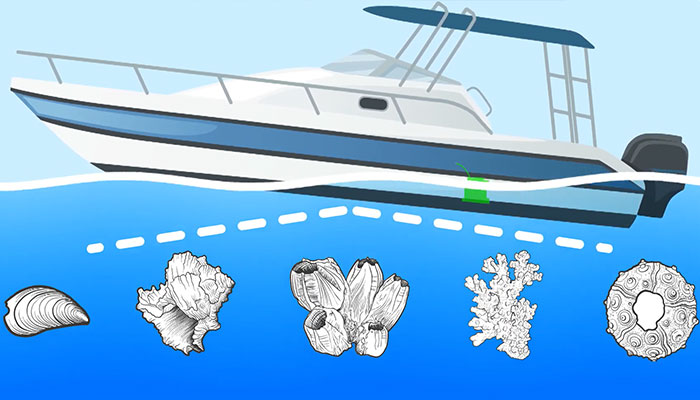

بهترین محل نصب سنسور In-hull گارمین

انتخاب محل نصب مهم‌ترین بخش کار است.ویژگی‌های محل مناسب برای نصب این نوع سنسور عبارت است از:

• پایین بدنه همیشه درون آب باشد.

• بعد از خط مرکزی قایق قرار گیرد.

• در مسیر مستقیم جریان آب واقع شود.

نکات حرفه‌ای برای نصب بهتر

– همیشه محل نصب را تست کنید.

– از چسب یا مخزن مناسب استفاده کنید.

– از ایجاد حباب هوا جلوگیری کنید.

– سطح نصب کاملاً صاف باشد.

– سنسور در تماس کامل با بدنه باشد.

محل‌های ممنوع برای نصب سنسور (به دلیل اختلال در سیگنال)

اطمینان حاصل کنید که پرتوهای تشعشع سنسور توسط محور پروانه مسدود نمی شود.محل نصب نباید در نزدیکی دهانه های ورودی و تخلیه آب یا پشت کشتی،قسمت عقب انبار یا ته کشتی،اتصالات و ناهنجاری های ساختار بدنه کشتی باشد.قبل از نصب دائمی چشمی، باید مکان نصب را آزمایش کنید.

آموزش تست محل نصب قبل از نصب نهایی

قبل از نصب دائمی سنسور In-Hull گارمین،حتماً مکان نصب را آزمایش کنید،این کار از اشتباه در نصب جلوگیری می‌کند.

مراحل تست به این صورت می باشد:
1. سنسور را داخل یک کیسه پلاستیکی نازک پر از آب قرار دهید.
2. آن را روی محل مورد نظر بگذارید.
3. چارت پلاتر یا دستگاه ماهی‌یاب را بررسی کنید تا مطمئن شوید سنسور به درستی کارمی کند یا خیر.
4. سرانجام زاویه نصب را اندازه گیری کرده و مخزن سنسور چشمی را انتخاب کنید.نشانه باید به سمت صفحات ته کشتی باشد تا پرتو سونار عمودی باشد.

تنظیم زاویه نصب ترنسدیوسر

یکی از مهم‌ترین نکات تنظیم زاویه نصب:
– زاویه سنسور باید عمودی باشد.
– پرتو سونار باید مستقیم به کف آب تابیده شود.

برای این کار باید، زاویه بدنه را اندازه بگیرید،مخزن مناسب را انتخاب کنید.

محل نصب سنسور In-Hull گارمین در انواع قایق

برای نصب سنسور In-Hull گارمین در قایق های با بدنه ی شناور،در وسط قایق و نزدیک به خط مرکزی در سمت راست نصب کنید.برای قایق هایی با بدنه ی طرح ریزی شده،در عقب قایق و نزدیک به خط مرکزی در سمت راست نصب کنید و به اولین مجموعه از strakes های بالابر وارد شوید.برای موتور خارجی و موتور داخلی/خارجی،موتور را به سمت جلو نصب کنید.برای موتور داخلی،آن را به سمت جلوی ژنراتور نصب کنید.برای بدنه ی پلکانی، آن را مستقیما به سمت جلوی اولین پله نصب کنید.

مزایای سنسور In-hull گارمین چیست؟

استفاده از Transducer نوع In-hull در قایق ها مزایای زیادی دارد:

• بدون نیاز به سوراخ کردن قایق
• بدنه قایق سالم باقی می‌ماند و خطر نفوذ آب وجود ندارد.
• هیچ اصطکاک یا کششی ایجاد نمی‌کند.
• ایمنی بالا
• در هنگام یدک‌کشی یا حرکت در سرعت بالا آسیبی نمی‌بیند.
• عملکرد با سرعت بالا را بر روی هردونوع قایق‌ با موتور وقایق های بادبانی به خوبی ارائه می دهد.
• این مدل سنسور هر نوع موتور کار می کند،مانند موتورهای خارجی،داخلی و مختلط.

محدودیت‌های سنسور In-hull گارمین چیست؟

در کنار مزایا،استفاده از Transducer نوع In-hull در قایق ها محدودیت‌هایی هم دارد:

• فقط مناسب فایبرگلاس جامد می باشد.
• این سنسور فقط روی فایبرگلاس یک‌تکه (Solid Fiberglass) به‌خوبی کار می‌کند.
• روی این جنس بدنه‌ها عملکرد ضعیفی دارد(به دلیل کاهش سیگنال):

1. فلزی
2. چوبی
3. فایبرگلاس کورینگ‌دار

جمع‌بندی

ترنسدیوسر In-hull  گارمین یکی از بهترین گزینه‌ها برای کسانی است که نمی‌خواهند بدنه قایق را سوراخ کنند و به دنبال نصب ایمن و ساده هستند، عملکرد خوب در سرعت بالا می‌خواهند.
با رعایت اصول نصب و انتخاب محل مناسب، این نوع سنسور می‌تواند عملکرد بسیار دقیقی ارائه دهد.
