اهمیت قطبنما در ناوبری دریایی
در ناوبری دریایی، دانستن جهت حرکت یکی از مهمترین اصول ایمنی هر شناور است. با وجود ابزارهای پیشرفتهای مانند GPS، رادار، AIS و نقشههای دیجیتال، قطبنما همچنان یکی از تجهیزات پایه و قابل اعتماد در دریانوردی محسوب میشود؛ زیرا بدون نیاز به برق، باتری، اینترنت یا سیگنال ماهوارهای کار میکند. در شرایطی مانند خرابی GPS، قطع برق، اختلال سیگنال یا کاهش دقت سامانههای ماهوارهای، قطبنمای دریایی میتواند بهعنوان یک ابزار پشتیبان مطمئن برای تعیین جهت، حفظ مسیر، کنترل Heading، اصلاح Course و افزایش ایمنی ناوبری شناورها مورد استفاده قرار گیرد.

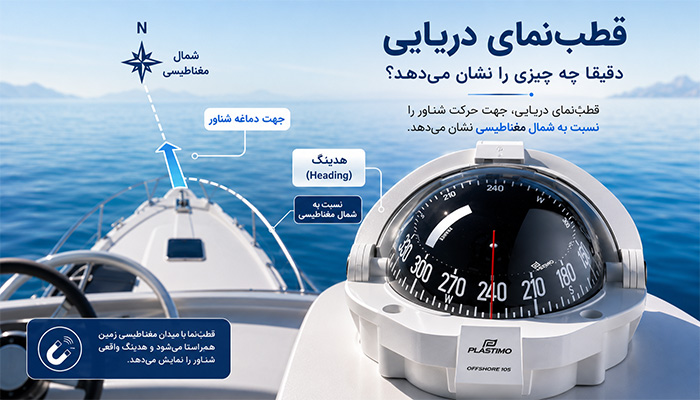

قطبنمای دریایی دقیقاً چه چیزی را نشان میدهد؟
قطبنمای دریایی جهت شناور را نسبت به شمال مغناطیسی نشان میدهد. شمال مغناطیسی همان جهتی است که سوزن یا کارت قطبنما تحت تأثیر میدان مغناطیسی زمین به آن سمت قرار میگیرد. این جهت با شمال واقعی که روی نقشههای دریایی استفاده میشود، همیشه یکی نیست. در بیشتر قطبنماهای دریایی، بهجای یک سوزن ساده، یک کارت مدرج وجود دارد که روی آن اعداد ۰ تا ۳۶۰ درجه نوشته شده است. این کارت در محفظهای قرار میگیرد که معمولاً با مایع پر شده تا تکانهای ناشی از موج و لرزش موتور باعث نوسان شدید نشود. عددی که روبهروی خط نشانه یا Lubber Line دیده میشود، جهت دماغه شناور را نشان میدهد. برای مثال، اگر قطبنما عدد ۰۹۰ را نشان دهد، یعنی دماغه شناور به سمت شرق مغناطیسی قرار دارد. اگر عدد ۱۸۰ دیده شود، یعنی شناور به سمت جنوب مغناطیسی است. این عدد برای سکاندار بسیار مهم است، چون او باید شناور را روی یک جهت مشخص نگه دارد.
تفاوت Heading، Course و Bearing
برای فهم تخصصی قطبنما در ناوبری دریایی، باید سه اصطلاح مهم را از هم جدا کنیم: Heading، Course و Bearing.
Heading: یعنی جهتی که دماغه شناور در همان لحظه به آن سمت قرار دارد. این همان عددی است که سکاندار معمولاً از روی قطبنما میخواند.
Course: یعنی مسیر برنامهریزیشده یا مسیر مورد نظر روی نقشه. ممکن است شما روی نقشه تصمیم بگیرید از بندر به سمت یک نقطه مشخص با Course برابر ۱۲۰ درجه حرکت کنید.
Bearing: یعنی جهت یک شیء یا نقطه نسبت به موقعیت شناور. مثلاً اگر یک فانوس دریایی در زاویه ۰۴۵ درجه دیده شود، Bearing آن فانوس نسبت به شناور شما ۰۴۵ درجه است.
این تفاوتها در دریا بسیار مهم هستند. ممکن است Heading شناور ۱۲۰ درجه باشد، اما جریان آب شناور را به سمت شرق یا غرب ببرد. در این حالت، دماغه قایق در جهت برنامهریزیشده است، اما مسیر واقعی حرکت یا Track با Course اصلی تفاوت دارد. یک ناوبر حرفهای فقط به قطبنما نگاه نمیکند؛ بلکه اثر باد، جریان، سرعت، عمق آب، علائم ناوبری و موقعیت واقعی را هم در نظر میگیرد.
چرا قطبنما هنوز در عصر GPS مهم است؟
GPS موقعیت شناور را با دقت بالا نشان میدهد و در بیشتر سفرهای دریایی ابزار اصلی ناوبری محسوب میشود. اما GPS یک سیستم الکترونیکی است و به چند عامل وابسته است: دریافت سیگنال ماهوارهای، سلامت دستگاه، برق یا باتری، آنتن، نرمافزار و گاهی نقشههای بهروز. در دریا، وابستگی کامل به یک سیستم الکترونیکی خطرناک است. تجهیزات ممکن است بر اثر رطوبت، ضربه، نوسان برق، خطای نرمافزاری یا اختلال سیگنال از کار بیفتند. در چنین شرایطی، قطبنما یک ابزار پشتیبان حیاتی است. اهمیت قطبنما فقط برای شرایط اضطراری نیست. حتی در حالت عادی هم میتوان از آن برای بررسی منطقی بودن اطلاعات GPS استفاده کرد. اگر GPS نشان دهد شناور به یک سمت حرکت میکند، اما قطبنما جهت متفاوتی را نشان دهد، ناوبر باید بررسی کند که آیا جریان آب، باد، خطای قطبنما یا خطای دستگاه باعث این اختلاف شده است.

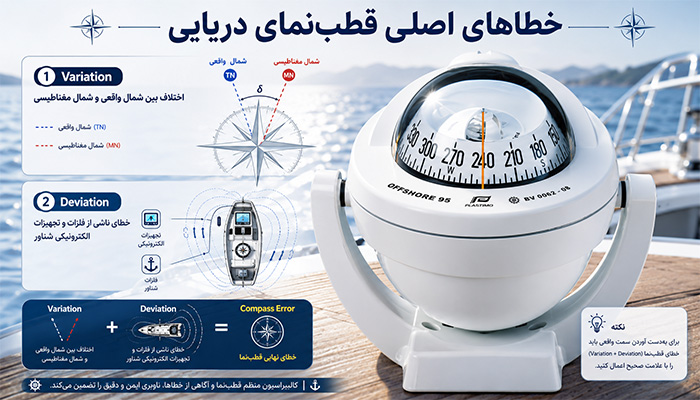

خطاهای اصلی قطبنمای دریایی
قطبنما ابزار قابل اعتمادی است، اما کاملاً بدون خطا نیست. در ناوبری دریایی، شناخت خطاهای قطبنما به اندازه خود قطبنما اهمیت دارد. دو خطای اصلی عبارتاند از: Variation و Deviation.
۱. Variation یا انحراف مغناطیسی زمین: Variation که به آن Magnetic Declination هم گفته میشود، اختلاف زاویه بین شمال واقعی و شمال مغناطیسی است. نقشههای دریایی بر اساس شمال واقعی تنظیم میشوند، اما قطبنما شمال مغناطیسی را نشان میدهد. بنابراین اگر این اختلاف در نظر گرفته نشود، مسیر محاسبهشده روی نقشه با مسیری که قطبنما نشان میدهد یکی نخواهد بود. Variation در نقاط مختلف جهان متفاوت است و با گذشت زمان تغییر میکند. به همین دلیل در نقشههای دریایی، مقدار Variation معمولاً همراه با سال اندازهگیری و نرخ تغییر سالانه نوشته میشود. ناوبر باید مقدار بهروز آن را محاسبه یا از منابع معتبر دریافت کند. برای مثال، اگر Course واقعی روی نقشه ۱۰۰ درجه باشد و Variation منطقه ۵ درجه شرقی باشد، باید این اختلاف در تبدیل مسیر واقعی به مسیر مغناطیسی لحاظ شود. اگر این کار انجام نشود، شناور در مسیر طولانی ممکن است چندین مایل دریایی از مقصد فاصله بگیرد.
۲. Deviation یا خطای ناشی از خود شناور: Deviation خطایی است که به دلیل میدان مغناطیسی خود شناور ایجاد میشود. موتور، بدنه فلزی، کابلهای برق، تجهیزات الکترونیکی، بلندگوها، آهنرباها، ابزار فلزی و حتی بار کشتی میتوانند روی قطبنما اثر بگذارند. تفاوت مهم Variation و Deviation این است که Variation به موقعیت جغرافیایی مربوط است، اما Deviation به خود شناور و محل نصب قطبنما مربوط میشود. یعنی دو قایق در یک منطقه ممکن است Variation یکسانی داشته باشند، اما Deviation قطبنمای آنها متفاوت باشد. در شناورهای حرفهای، برای قطبنما جدول Deviation تهیه میشود. این جدول نشان میدهد قطبنما در Headingهای مختلف چقدر خطا دارد. برای مثال، ممکن است در Heading برابر ۰۹۰ درجه، خطای قطبنما ۲ درجه غربی باشد، اما در Heading برابر ۱۸۰ درجه، خطا ۱ درجه شرقی باشد.
Compass Error چیست؟
Compass Error مجموع اثر Variation و Deviation است. به بیان ساده، این خطا نشان میدهد عددی که قطبنما نشان میدهد چقدر با جهت واقعی روی نقشه تفاوت دارد. برای ناوبری دقیق، مخصوصاً در سفرهای طولانی یا آبهای محدود، باید این خطاها اصلاح شوند. در آموزشهای دریایی معمولاً از فرمولهای تبدیل بین True، Magnetic و Compass استفاده میشود.
- جهت True همان جهت واقعی روی نقشه است.
- جهت Magnetic پس از اعمال Variation به دست میآید.
- جهت Compass پس از اعمال Deviation به دست میآید.
به زبان ساده، وقتی مسیر را از روی نقشه میگیریم، ابتدا با یک جهت واقعی سروکار داریم. برای اینکه سکاندار بتواند آن را روی قطبنمای کشتی دنبال کند، باید آن را به جهت قابل خواندن روی قطبنما تبدیل کنیم.
نصب درست قطبنمای دریایی
محل نصب قطبنما در کشتی یا قایق بسیار مهم است. قطبنما باید جایی نصب شود که سکاندار بتواند آن را واضح ببیند و در عین حال از منابع اختلال مغناطیسی دور باشد. مواردی که میتوانند روی قطبنما اثر بگذارند شامل تجهیزات فلزی، کابلهای برق قوی، موتور، بلندگو، آهنربا، تلفن همراه، ابزارآلات فلزی و برخی تجهیزات الکترونیکی هستند. اگر قطبنما در محل نامناسب نصب شود، حتی بهترین قطبنمای دریایی هم ممکن است عدد اشتباه نشان دهد. در کشتیهای بزرگ، قطبنمای استاندارد معمولاً در محل مشخص و کنترلشده نصب میشود و باید امکان گرفتن Bearing از اجرام یا علائم خارجی نیز وجود داشته باشد. در قایقهای کوچکتر، قطبنمای فرمان یا Steering Compass معمولاً جلوی سکاندار نصب میشود تا هنگام هدایت شناور بهراحتی دیده شود.

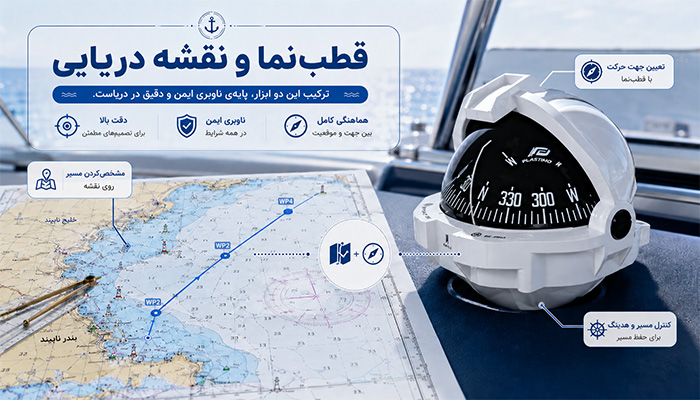

قطبنما و نقشه دریایی
قطبنما زمانی بیشترین ارزش را دارد که همراه با نقشه دریایی استفاده شود. نقشه دریایی فقط یک تصویر از ساحل نیست؛ بلکه اطلاعات حیاتی مانند عمق آب، صخرهها، آبهای کمعمق، بویهها، فانوسهای دریایی، مسیرهای مجاز، مناطق ممنوعه، کانالها، اسکلهها و خطرات دریایی را نشان میدهد. وقتی ناوبر میخواهد از نقطهای به نقطه دیگر برود، ابتدا مسیر را روی نقشه مشخص میکند. سپس جهت مسیر را به صورت درجه اندازه میگیرد. این جهت باید با در نظر گرفتن Variation و Deviation به عددی تبدیل شود که سکاندار بتواند روی قطبنما دنبال کند. در طول مسیر، ناوبر باید مرتباً بررسی کند که شناور هنوز روی مسیر مناسب قرار دارد یا نه. این کار فقط با قطبنما انجام نمیشود؛ بلکه با ترکیب قطبنما، GPS، مشاهده علائم، اندازهگیری عمق، کنترل سرعت و بررسی اثر جریان آب انجام میشود.
قطبنما در کانالها و آبراههای مشخص
در نزدیکی بندرها، رودخانهها و مسیرهای کمعمق، شناورها معمولاً باید از کانالهای مشخص عبور کنند. این کانالها با علائم ناوبری مانند بویههای قرمز و سبز مشخص میشوند. قانون معروف Red Right Returning میگوید هنگام بازگشت از دریا به سمت بندر یا حرکت به سمت بالادست، علائم قرمز باید در سمت راست شناور قرار بگیرند و علائم سبز در سمت چپ. این قانون در بسیاری از مسیرهای ناوبری به دریانورد کمک میکند مسیر ایمن را تشخیص دهد. در این شرایط، قطبنما جهت کلی حرکت را نشان میدهد، اما تصمیمگیری فقط بر اساس قطبنما کافی نیست. ناخدا باید همزمان به رنگ بویهها، شماره آنها، شکل علائم، عمق آب، مسیر کانال و موقعیت شناور توجه کند. اگر قطبنما نشان دهد شناور در جهت درست است اما بویهها در سمت اشتباه قرار گرفتهاند، احتمالاً شناور در مسیر نادرست یا خارج از کانال حرکت میکند.
قطبنما و شرایط دید کم
در مه،باران شدید، تاریکی شب یا طوفان، تشخیص جهت با چشم بسیار دشوار میشود. در چنین شرایطی، قطبنما یکی از ابزارهای اصلی حفظ جهت است. اگر مسیر ایمن از قبل روی نقشه مشخص شده باشد، ناخدا میتواند با کمک قطبنما شناور را در جهت درست نگه دارد. البته در دید کم، قطبنما بهتنهایی کافی نیست. سرعت باید کاهش پیدا کند، رادار و GPS باید بررسی شوند، چراغهای ناوبری باید بهدرستی استفاده شوند و شنیدن صداهای هشدار نیز اهمیت دارد. اما قطبنما همچنان پایهایترین ابزار برای حفظ Heading است.
نقش قطبنما در کنترل اثر باد و جریان
در دریا، برخلاف خشکی، محیط زیر پای شما ثابت نیست. آب حرکت میکند و باد میتواند شناور را به یک سمت براند. بنابراین ممکن است Heading شناور درست باشد، اما مسیر واقعی آن تغییر کند. برای مثال، اگر شناور با Heading برابر ۰۹۰ درجه حرکت کند اما جریان آب از جنوب به شمال باشد، شناور بهتدریج از مسیر اصلی به سمت شمال رانده میشود. در این حالت، ناوبر باید Course to Steer را اصلاح کند؛ یعنی Heading جدیدی انتخاب کند که اثر جریان را جبران کند. این موضوع نشان میدهد قطبنما جهت دماغه شناور را نشان میدهد، نه الزاماً مسیر واقعی حرکت روی زمین یا آب را. برای دانستن مسیر واقعی، باید از GPS، مشاهده علائم، محاسبات جریان و تجربه ناوبری استفاده کرد.
قطبنمای مغناطیسی و قطبنمای ژیروسکوپی
در کشتیهای بزرگ، علاوه بر قطبنمای مغناطیسی، معمولاً از قطبنمای ژیروسکوپی هم استفاده میشود. قطبنمای ژیروسکوپی برخلاف قطبنمای مغناطیسی، به میدان مغناطیسی زمین وابسته نیست و میتواند جهت شمال واقعی را نشان دهد. با این حال، قطبنمای ژیروسکوپی به برق، تنظیمات فنی و سیستم مکانیکی یا الکترونیکی نیاز دارد. به همین دلیل قطبنمای مغناطیسی هنوز بهعنوان ابزار مستقل و پشتیبان اهمیت دارد. در عمل، بسیاری از کشتیها از ترکیب Gyro Compass، Magnetic Compass، GPS و ECDIS استفاده میکنند. یک ناوبر حرفهای باید بداند هر سیستم چه چیزی را نشان میدهد و چه خطاهایی ممکن است داشته باشد. اعتماد کورکورانه به یک ابزار، حتی اگر پیشرفته باشد، در دریا خطرناک است.
نگهداری و کنترل قطبنمای دریایی
قطبنمای دریایی باید بهطور منظم بررسی شود. مواردی مانند وجود حباب در مایع قطبنما، شکستگی شیشه، گیر کردن کارت، خوانایی ضعیف، نصب نامناسب یا تغییرات جدید در تجهیزات اطراف قطبنما میتوانند دقت آن را کاهش دهند. اگر روی شناور تجهیزات جدیدی نصب شود، مثل سیستم صوتی، رادار، کابلکشی جدید، باتری، موتور یا تجهیزات فلزی، بهتر است اثر آن روی قطبنما بررسی شود. در کشتیهای حرفهای، تنظیم و جبرانسازی قطبنما توسط افراد متخصص انجام میشود و جدول Deviation در دسترس ناوبر قرار میگیرد.
اشتباهات رایج در استفاده از قطبنما در دریا
یکی از اشتباهات رایج این است که افراد فکر میکنند قطبنما شمال واقعی را نشان میدهد. در حالی که قطبنما به شمال مغناطیسی اشاره میکند و باید Variation در نظر گرفته شود. اشتباه دیگر نادیده گرفتن Deviation است. حتی اگر Variation را درست محاسبه کنید، قطبنمای نصبشده روی شناور ممکن است به دلیل میدان مغناطیسی خود قایق خطا داشته باشد. اشتباه سوم اعتماد کامل به GPS و بیتوجهی به قطبنماست. GPS ابزار بسیار مفیدی است، اما جایگزین کامل مهارت ناوبری و ابزارهای پشتیبان نیست. اشتباه چهارم این است که ناخدا فقط Heading را کنترل کند و اثر باد و جریان را نادیده بگیرد. در دریا ممکن است دماغه شناور در جهت درست باشد، اما خود شناور از مسیر اصلی منحرف شود.
پرسشهای متداول
1-قطبنمای دریایی چه تفاوتی با قطبنمای معمولی دارد؟ قطبنمای دریایی معمولاً برای نصب روی شناور طراحی شده و در برابر موج، لرزش و تکانهای قایق پایدارتر است. بسیاری از مدلها داخل محفظه مایع قرار دارند تا خواندن جهت آسانتر شود.
2-آیا قطبنما شمال واقعی را نشان میدهد؟ خیر. قطبنما معمولاً شمال مغناطیسی را نشان میدهد. برای تبدیل آن به شمال واقعی باید انحراف مغناطیسی یا Variation در نظر گرفته شود.
3-Deviation در قطبنمای دریایی چیست؟ Deviation خطایی است که به دلیل میدان مغناطیسی خود شناور، تجهیزات فلزی یا وسایل الکترونیکی اطراف قطبنما ایجاد میشود.
4-Compass Error یعنی چه؟ Compass Error اختلاف بین جهت واقعی و جهتی است که قطبنما نشان میدهد. این خطا معمولاً از ترکیب Variation و Deviation به وجود میآید.
5-آیا با وجود GPS هنوز به قطبنما نیاز داریم؟ بله. GPS بسیار مفید است، اما به برق، باتری و سیگنال ماهوارهای وابسته است. قطبنمای مغناطیسی مستقلتر است و در شرایط اضطراری اهمیت زیادی دارد.
6-چرا قطبنما در کانالهای دریایی مهم است؟ چون به حفظ جهت کلی حرکت کمک میکند. البته در کانالها باید علاوه بر قطبنما، علائم ناوبری، بویهها، عمق آب و نقشه دریایی نیز بررسی شوند.
جمعبندی
قطبنما در ناوبری دریایی فقط یک ابزار ساده نیست، بلکه یکی از تجهیزات اصلی برای ایمنی، کنترل مسیر و هدایت شناورها محسوب میشود. این ابزار به ناخدا کمک میکند جهت دماغه شناور، مسیر حرکت، Bearing علائم دریایی و خطاهای احتمالی مسیر را بهتر تشخیص دهد. برای استفاده دقیق از قطبنمای دریایی، آشنایی با مفاهیمی مانند Heading، Course، Bearing، Variation، Deviation و Compass Error ضروری است. در کنار ابزارهایی مانند GPS، نقشه دریایی، رادار و عمقسنج، قطبنما یک راهکار مستقل و قابل اعتماد برای ناوبری ایمن در شرایط عادی و اضطراری است. هلدینگ اطلس پیمایش نیز بهعنوان تأمینکننده تجهیزات ناوبری و دریایی، مجموعهای از قطبنماهای دریایی برند پلاستیمو را برای انواع شناورها عرضه میکند.
